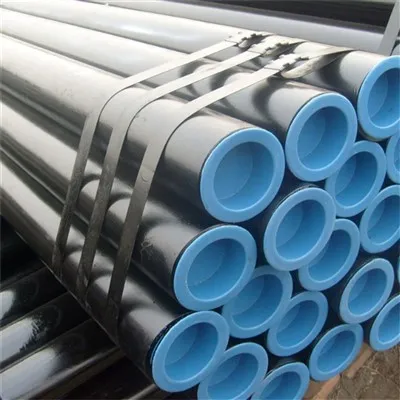

3PE سرپل ویلڈیڈ سٹیل پائپ

3PE اینٹی سنکنرن سرپل اسٹیل پائپ سے مراد بیرونی اینٹی سنکنرن تحفظ کے لیے تھری لیئر پولی اولفن کوٹنگ (MAPEC) والے اسٹیل پائپ ہیں۔ 3PE اسپائرل اسٹیل پائپوں کا اینٹی سنکنرن ڈھانچہ تین پرتوں پر مشتمل ہے: پہلی پرت ایپوکسی پاؤڈر (FBE > 100μm)، دوسری پرت چپکنے والی (AD) 170-250μm، اور تیسری پرت پولی تھیلین (PE) ہے۔ ) 1۔{9}}.7 ملی میٹر۔ یہ تینوں مواد آپس میں جڑے ہوئے ہیں اور مضبوطی سے اسٹیل پائپ سے جڑے ہوئے ہیں، جس سے سنکنرن مخالف ایک بہترین تہہ بنتی ہے۔ پائپ قطر کی حد Φ60 سے Φ1420 تک ہے۔

3PE SSAW پائپ کی تفصیلات

قسم: ERW SSAW

سطح کا علاج: 3PE

سیکشن کی شکل: گول

سٹیل گریڈ: A53 Gr A, Gr B, A106 GR.A GR.B A333 GR1 GR3 GR6

W.T: 5-60

O.D.: 114.3-3020

لمبائی: 5۔{1}}.5

اختتام: بیولڈ

استعمال: پائپ لائن ٹرانسپورٹ، آئل/گیس ڈرلنگ، کیمیکل انڈسٹری، تعمیر اور سجاوٹ، خاص مقصد

ٹرانسپورٹ پیکیج: بنڈل

مخالف سنکنرن پرت کی موٹائی

سٹیل پائپ کا برائے نام قطر ڈی این (ملی میٹر)	ایپوکسی کوٹنگ (ملی میٹر)a	چپکنے والی پرت (ملی میٹر)	اینٹی سنکنرن پرت کی کم از کم موٹائی (ملی میٹر)
			عمومی درجہ (G)	مضبوطی کی سطح (S)
DN 100 سے کم یا اس کے برابر	120 سے بڑا یا اس کے برابر	170 سے بڑا یا اس کے برابر	1.8	2.5
100<>			2.0	2.7
250<>			2.2	2.9
DN~800 سے 500 کم یا اس کے برابر	150 سے بڑا یا اس کے برابر		2.5	3.2
800 اس سے کم یا اس کے برابر DN 1200 سے کم یا اس کے برابر			3.0	3.7
ڈی این۔ 1200			3.3	4.2

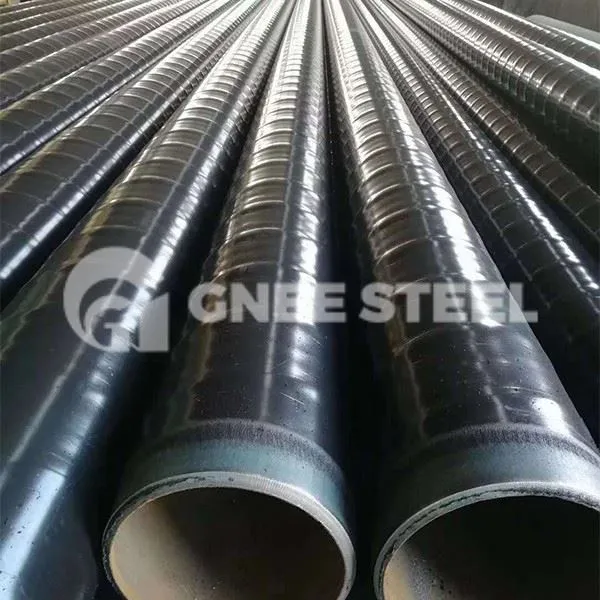

3PE SSAW اسٹیل پائپ











































3PE اینٹی سنکنرن سرپل اسٹیل پائپ ہائیڈروسٹیٹک ٹیسٹنگ:

ہر اسٹیل پائپ کو بغیر رساو کے ہائیڈرو سٹیٹک ٹیسٹ سے گزرنا چاہیے۔ ٹیسٹ پریشر کا حساب فارمولہ \( P=\frac{2ST}{D} \) کا استعمال کرتے ہوئے کیا جاتا ہے، جہاں \( S \) MPa میں ٹیسٹ دباؤ ہے، جو کہ کم از کم پیداوار کی طاقت کا 60% ہے متعلقہ سٹیل کی پٹی کے معیار کے مطابق (Q235 کے لیے 235 MPa)۔ \(D <508 \) ملی میٹر والے پائپوں کے لیے پریشر ہولڈنگ کا وقت کم از کم 5 سیکنڈ اور \( D \ge 508 \) ملی میٹر والے پائپوں کے لیے کم از کم 10 سیکنڈ ہونا چاہیے۔

غیر تباہ کن جانچ:

مرمت کے لیے ویلڈز، سٹرپ اینڈ ویلڈز، اور سٹیل پائپ کے گھیرے والے ویلڈز کو ایکسرے یا الٹراسونک معائنہ سے گزرنا چاہیے۔ آتش گیر مائعات کی نقل و حمل کے لیے استعمال ہونے والے اسٹیل پائپوں کے لیے، سرپل ویلڈ سیون کو 100% ایکسرے یا الٹراسونک معائنہ سے گزرنا چاہیے۔ عام سیالوں جیسے پانی، سیوریج، ہوا، حرارتی بھاپ وغیرہ کی نقل و حمل کے لیے استعمال ہونے والے اسٹیل کے پائپوں کے لیے، سرپل ویلڈ سیون کو ایکسرے یا الٹراسونک طریقوں سے بے ترتیب معائنہ (20%) سے گزرنا چاہیے۔
