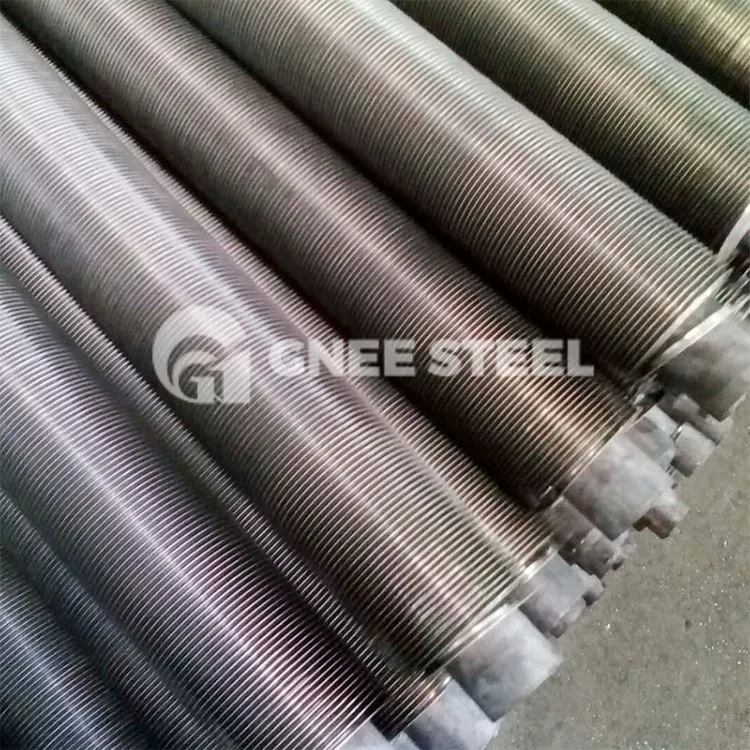

ہیٹ ایکسچینجر کے لئے ایل ٹائپ فائنڈ ٹیوب
ایل کے سائز کا زخم فن ٹیوب گرمی ایکسچینج ٹیوب کے بیرونی علاقے یا اندرونی علاقے کو بڑھاتا ہے، اور فن ٹیوب کی گرمی کے تبادلے کی کارکردگی کو بہتر بنانے کا مقصد بھی حاصل کر سکتا ہے.
ایل ایل کی قسم کے فائنڈ ٹیوب کی معلومات:
کور ٹیوب مواد:
1. کاربن سٹیل: A179, A192, SA210 Gr A1/C, A106 Gr B
2. سٹینلیس سٹیل: TP304/304L، TP316/TP316L
3. کاپر: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
4. ٹائٹینیم: B338 Gr 2
فن مواد:
1. ایلومینیم (Alu.1100, Alu.1060)
2. تانبا۔
3. اسٹیل
فن کی قسم: ٹھوس عام
فن ٹیوب کی قسم: ایل ایل کی قسم
بیرونی قطر (OD): کم از کم 16mm~زیادہ سے زیادہ 50.8mm
ٹیوب کی لمبائی: 18،000 ملی میٹر تک۔
فن کی اونچائی: زیادہ سے زیادہ 16.5 ملی میٹر
پنکھ کی موٹائی: عام طور پر {{0}}.4mm~0.6mm
فن اسپیسنگ: 2.1 ملی میٹر کم از کم (12FPI)
سطح کا تحفظ: دونوں کھلے ہوئے سروں کو الیکٹرو سپرے آرک سسٹم کوٹنگ کے ساتھ زنک یا ایلومینیم میٹالائز کیا جانا چاہیے۔
لوازمات: ٹیوب سپورٹ بکس، کلیمپ یا سپیسر بکس (مواد: ایلومینیم، زنک اور سٹینلیس سٹیل)۔
ایل قسم فن ٹیوب عام سائز:
|
بیس ٹیوب او ڈی (ملی میٹر) |
بیس ٹیوب موٹائی (ملی میٹر) |
فن کی اونچائی (ملی میٹر) |
پنکھ کی موٹائی (ملی میٹر) |
فن پچ (ملی میٹر) |
||
|
15.88 ~50.8 |
1.0 ~3.0 |
6.35 ~ 25.4 |
0.3 ~0.5 |
2.1~ 6.0 |
||
|
بیس ٹیوب مواد |
فن کا مواد |
ٹیوب کی لمبائی (Mtr) |
||||
|
کاربن اسٹیل، مصر دات اسٹیل، سٹینلیس اسٹیل |
ایلومینیم، کاربن اسٹیل |
15Mtrs سے کم یا اس کے برابر |
||||
مینوفیکچرنگ اسکوپ "L" فن ٹیوب، "LL" فن ٹیوب، "KLM" فن ٹیوب (سراؤنڈ فن ٹیوب):-
|
نمبر نمبر |
تفصیلات |
رینج |
|
1 |
بیس ٹیوب مواد |
سٹینلیس سٹیل، کاربن سٹیل، الائے سٹیل، ٹائٹینیم، کاپر، ڈوپلیکس سٹینلیس سٹیل، انکونل وغیرہ (تمام مواد نظریاتی حد میں) |
|
2 |
بیس ٹیوب قطر سے باہر |
12.70 ملی میٹر سے 38.10 ملی میٹر |
|
3 |
بیس ٹیوب موٹائی |
1.25 ملی میٹر اور اس سے اوپر |
|
4 |
بیس ٹیوب کی لمبائی |
500 ملی میٹر کم سے کم سے 15000 ملی میٹر |
|
5 |
فن کا مواد |
ایلومینیم، کاپر، سٹینلیس سٹیل، وغیرہ |
|
6 |
پنکھ کی موٹائی |
{{0}}.3mm، 0.35mm، 0.4mm، 0.45mm، {{10}}.55mm، 0.60 ملی میٹر، 0.65 ملی میٹر |
|
7 |
فن کی کثافت |
236 FPM (6 FPI) سے 433 FPM (11 FPI) |
|
8 |
فن کی اونچائی |
9.8 ملی میٹر سے 16۔{3}} ملی میٹر |
|
9 |
ننگے سرے |
کلائنٹ کی ضرورت کے مطابق |
|
10 |
مینوفیکچرنگ کی صلاحیت |
5،00،000 میٹر سالانہ |
ایل فائنڈ پائپ
