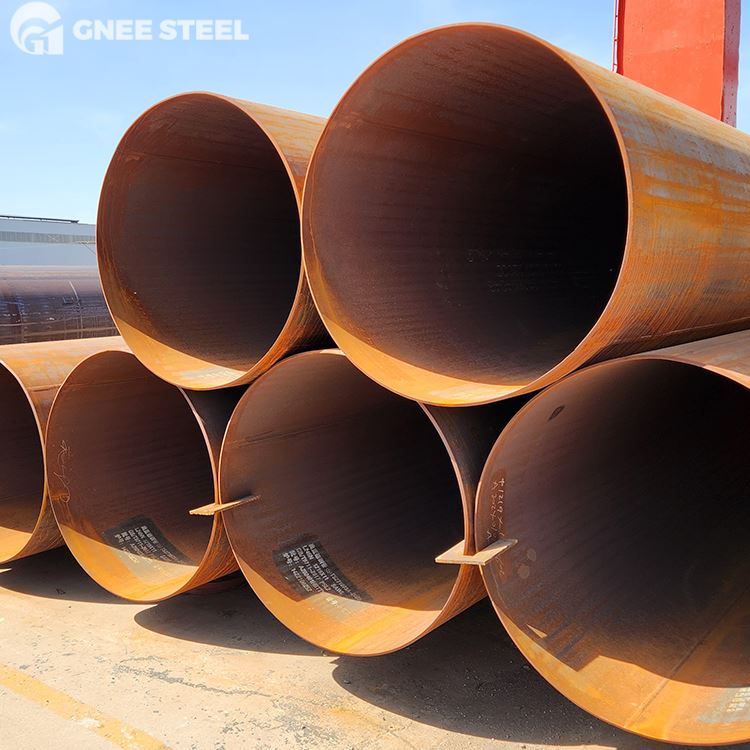

تیل کی پائپ لائنوں کے لیے API 5L X100 کاربن اسٹیل پائپ
API 5L X100 کاربن اسٹیل پائپ لائنایک اعلی-طاقت والی پائپ لائن ہے جو ہائی-دباؤ اور طویل-تیل اور گیس کی نقل و حمل کے لیے ڈیزائن کی گئی ہے، جو انتہائی کام کرنے والے حالات جیسے کہ گہرے سمندر، شدید سردی اور زیادہ اندرونی دباؤ کے لیے موزوں ہے۔ اس کی کم از کم پیداوار کی طاقت 690 MPa ہے اور یہ بڑے پیمانے پر بین الاقوامی بڑے پیمانے پر توانائی کے منصوبوں میں استعمال ہوتا ہے۔
API 5L X100 تیل اور گیس ٹرانسمیشن پائپ کے لیے تفصیلات کا چارٹ
| پیرامیٹر | قدر |
|---|---|
| معیاری | API 5L/ISO 3183، 46 واں ایڈیشن |
| گریڈ | X100 |
| مصنوعات کی تفصیلات کی سطح | PSL1 یا PSL2 (PSL2 اہم ایپلی کیشنز کے لیے تجویز کردہ) |
| مینوفیکچرنگ کی اقسام | سیملیس، ایل ایس اے ڈبلیو (لونگیٹوڈینل ڈوب آرک ویلڈڈ)، ایس ایس اے ڈبلیو (اسپائرل ڈوب آرک ویلڈڈ)، ای آر ڈبلیو (الیکٹرک ریزسٹنس ویلڈیڈ) |
| قطر کی حد سے باہر | 21.3 ملی میٹر - 1524 ملی میٹر |
| دیوار کی موٹائی کی حد | 2.0 ملی میٹر - 50 ملی میٹر |
| لمبائی | سنگل رینڈم لینتھ (SRL)، ڈبل رینڈم لینتھ (DRL)، کٹ-سے-لمبائی |
| ترسیل کی حالت | M (تھرمو-مکینیکل رولنگ)، Q (بجھا ہوا اور مزاج) |
API 5L X100 کاربن اسٹیل لائن پائپ کی کیمیائی ساخت
| عنصر | زیادہ سے زیادہ مواد (%) | نوٹس |
|---|---|---|
| کاربن (C) | 0.16 سے کم یا اس کے برابر | ویلڈیبلٹی کے لیے کنٹرول شدہ کاربن کے برابر |
| سلکان (Si) | 0.45 سے کم یا اس کے برابر | Deoxidizer، طاقت کو بڑھاتا ہے |
| مینگنیز (Mn) | 1.90 سے کم یا اس کے برابر | طاقت اور جفاکشی کو بہتر بناتا ہے۔ |
| فاسفورس (P) | 0.020 سے کم یا اس کے برابر | نقصان دہ عنصر، سختی سے محدود |
| سلفر (S) | 0.010 سے کم یا اس کے برابر | گرم ٹوٹ پھوٹ کو روکتا ہے، پی ایس ایل 2 میں سخت |
| تانبا (Cu) | 0.50 سے کم یا اس کے برابر | جان بوجھ کر شامل نہیں کیا گیا۔ |
| نکل (نی) | 0.50 سے کم یا اس کے برابر | جان بوجھ کر شامل نہیں کیا گیا۔ |
| کرومیم (کروڑ) | 0.50 سے کم یا اس کے برابر | جان بوجھ کر شامل نہیں کیا گیا۔ |
| Molybdenum (Mo) | 0.50 سے کم یا اس کے برابر | جان بوجھ کر شامل نہیں کیا گیا۔ |
| Vanadium (V)، Niobium (Nb)، Titanium (Ti) | کل 0.15% سے کم یا اس کے برابر | اناج کی تطہیر کے لیے مائیکرو الائینگ عناصر |
API 5L X100 تیل اور گیس پائپ لائنوں کے لیے مکینیکل تقاضے
| جائیداد | ضرورت |
|---|---|
| کم از کم پیداوار کی طاقت | 690 ایم پی اے(100,000 psi) |
| تناؤ کی طاقت | 760–990 MPa |
| پیداوار-سے-تناسب کا تناسب | 0.97 سے کم یا اس کے برابر |
| لمبائی A50mm | 18% سے زیادہ یا اس کے برابر |
| چارپی وی-نوچ امپیکٹ انرجی (0 ڈگری) | اوسط 41J (طول بلد) سے بڑا یا اس کے برابر، 27J سے بڑا یا اس کے برابر (ٹرانسورس) |
| DWTT (ڈراپ ویٹ ٹیئر ٹیسٹ) | شیئر ایریا 75% سے زیادہ یا اس کے برابر (PSL2 کے لیے درکار) |
تیل اور گیس کے لیے API 5L X100 پائپ لائن کے لیے سائز اور وزن کا چارٹ
| بیرونی قطر (ملی میٹر) | دیوار کی موٹائی (ملی میٹر) | وزن فی میٹر (کلوگرام/میٹر) | درخواست |
|---|---|---|---|
| 457 | 12.7 | 138.5 | ساحلی تنے کی لکیریں۔ |
| 610 | 14.3 | 210.2 | ہائی پریشر گیس ٹرانسمیشن |
| 813 | 17.5 | 342.1 | گہرے-سمندر کی پائپ لائنیں۔ |
| 1016 | 22.2 | 542.8 | الٹرا-ہائی-پریشر لمبی-فاصلاتی ٹرانسپورٹ |
آتش گیر سیالوں کے لیے API 5L X100 پائپ لائنوں کے لیے جہتی رواداری
| پیرامیٹر | قابل اجازت انحراف |
|---|---|
| قطر سے باہر | OD کا ±1% |
| دیوار کی موٹائی | +12.5% / -10% |
| لمبائی | +2% / -0% |
| سیدھا پن | 2 ملی میٹر فی میٹر سے کم یا اس کے برابر |
| بیول اینگل | 30 ڈگری -35 ڈگری |
| جڑ کا چہرہ | 1.6 ± 0.8 ملی میٹر |
PSL1 اور PSL2 کے درمیان فرق
| فیچر | پی ایس ایل 1 | پی ایس ایل 2 |
|---|---|---|
| کیمیائی ساخت | عمومی کنٹرول | سی، پی، ایس پر سخت حدود |
| مکینیکل پراپرٹیز | بنیادی ضروریات | اعلی طاقت اور سختی کی حد |
| امپیکٹ ٹیسٹنگ | لازمی نہیں۔ | 0 ڈگری پر درکار ہے (چارپی وی-نوچ) |
| غیر-تباہ کن جانچ | سیمپلنگ | 100% الٹراسونک + ریڈیوگرافک ٹیسٹنگ |
| ٹریس ایبلٹی | معیاری | مکمل عمل کا پتہ لگانے کی صلاحیت |
| درخواست | عام ساحلی پائپ لائنز | آف شور، ہائی-پریشر، سوئر سروس |
API 5L X100 سیملیس اسٹیل پائپس کے لیے جانچ کے طریقے
ٹینسائل ٹیسٹ: پیداوار کی طاقت، تناؤ کی طاقت، اور لمبائی کی تصدیق کرتا ہے۔
چارپی وی-نوچ امپیکٹ ٹیسٹ: کم-درجہ حرارت کی سختی کا اندازہ لگاتا ہے؛ 0 ڈگری (طول بلد) پر کم از کم 41J۔
DWTT (ڈراپ ویٹ ٹیئر ٹیسٹ): شگاف کے پھیلاؤ کی مزاحمت کا اندازہ لگاتا ہے۔ قینچ کا رقبہ 75% سے زیادہ یا اس کے برابر۔
ہائیڈروسٹیٹک ٹیسٹہر پائپ پر چلایا جاتا ہے؛ 2× ڈیزائن پریشر سے زیادہ یا اس کے برابر دباؤ، 5 سیکنڈ کے لیے رکھا جاتا ہے۔
غیر-تباہ کن جانچ (NDT):
الٹراسونک ٹیسٹنگ (UT): 100% طول بلد اور ٹرانسورس خامی کا پتہ لگانا۔
ریڈیوگرافک ٹیسٹنگ (RT): 100% ویلڈ معائنہ (ویلڈ پائپ کے لیے)۔
HIC/SSC سنکنرن مزاحمتی ٹیسٹ: کھٹے سروس کے ماحول کے لیے (فی NACE MR0175/ISO 15156)۔
میٹالوگرافک تجزیہ: مائیکرو اسٹرکچر کی تصدیق کرتا ہے (مثلاً، بینائٹ، مارٹینائٹ تناسب)۔
API LSAW پائپ فیکٹری
اکثر پوچھے گئے سوالات
API 5L مواد کے درجات کیا ہیں؟
API 5L مواد کے عام اسٹیل گریڈ میں Gr شامل ہیں۔ ب،X42, X46, X52, X56, X60, X65, X70، X80، X100، اور X120، جہاں "X" کے بعد کا نمبر سٹیل گریڈ کی کم از کم پیداوار کی طاقت کو ظاہر کرتا ہے (کلو پاؤنڈ فی مربع انچ، ksi میں)۔ مثال کے طور پر، X65 کی کم از کم پیداوار کی طاقت 65 ksi ہے (تقریباً 448 MPa)
API 5L اور ASTM میں کیا فرق ہے؟
API 5L اور ASTM کے درمیان بنیادی فرق ان کے استعمال اور کارکردگی پر توجہ مرکوز کرتا ہے: API 5L ایک معیاری ہے جو خاص طور پر تیل اور گیس کی ترسیل کی پائپ لائنوں کے لیے ڈیزائن کیا گیا ہے، جس میں زیادہ دباؤ، طویل فاصلے، اور پیچیدہ ماحول (جیسے کم درجہ حرارت اور سنکنرن) کے تحت اسٹیل پائپوں کی مجموعی سروس کی کارکردگی پر زور دیا جاتا ہے، جس میں ویلڈ ایبلٹی، سختی، اور کریکسٹ پر خصوصی زور دیا جاتا ہے۔ یہ بڑے پیمانے پر کراس-بارڈر پائپ لائن انجینئرنگ میں استعمال ہوتا ہے۔
ASTM ایک عالمگیر مادی معیاری نظام ہے جو مختلف صنعتی منظرناموں کا احاطہ کرتا ہے۔ مثال کے طور پر، ASTM A106 بنیادی طور پر اعلی درجہ حرارت اور ہائی پریشر (جیسے ریفائنری اور پاور پلانٹس) والی فکسڈ صنعتی پائپ لائنوں کے لیے استعمال کیا جاتا ہے، اور -سائٹ کی تعمیر اور طویل- آپریشن کی وشوسنییتا کی تصدیق پر زور دیئے بغیر، خود مواد کی کیمیائی ساخت اور مکینیکل خصوصیات پر زیادہ توجہ مرکوز کرتا ہے۔
