API 5L X65QS سیملیس اسٹیل پائپ
API 5L X65QS سیملیس سٹیل پائپ ایک اعلی-طاقت، کھٹی-سروس-مزاحم پائپ لائن اسٹیل ہے جو آف شور اور H₂S-ماحول پر مشتمل کے لیے ڈیزائن کیا گیا ہے، جہاں "QS" لاحقہ سلفائیڈ سٹریس کریکنگ (SSC) کے خلاف مزاحمت کی اہلیت کی نشاندہی کرتا ہے، جو اسے تیل اور گیس کی ترسیل میں شدید سنکنرن حالات کے لیے موزوں بناتا ہے۔
API 5L X65QS سیملیس اسٹیل پائپ کی تفصیلات
| آئٹم | پیرامیٹر |
|---|---|
| معیاری | API SPEC 5L (45 واں ایڈیشن)، PSL2 |
| گریڈ | X65QS |
| پائپ کی قسم | ہموار (SMLS) |
| مصنوعات کی تفصیلات کی سطح | PSL2 (بہتر کوالٹی کنٹرول) |
| درخواست | آف شور پلیٹ فارمز، زیر سمندر پائپ لائنز، سوور گیس فیلڈز، ہائی پریشر ٹرانسمیشن لائنز |
| گرمی کا علاج | نارملائزڈ یا بجھایا ہوا اور مزاج |
| مینوفیکچرنگ کا عمل | TMCP + ہیٹ ٹریٹمنٹ کے ساتھ گرم-رولڈ / کولڈ-ڈرا ہوا / گرم-توسیع |
API 5L X65QS تیل اور گیس پائپ لائنز کیمیکل کمپوزیشن (عام اقدار، PSL2 کے تقاضے)
| عنصر | مواد (%) | مقصد |
|---|---|---|
| کاربن (C) | 0.16 سے کم یا اس کے برابر | ویلڈ کریکنگ کے خطرے کو کم کرتا ہے۔ |
| مینگنیز (Mn) | 1.65 سے کم یا اس کے برابر | طاقت اور کم-درجہ حرارت کی سختی کو بڑھاتا ہے۔ |
| فاسفورس (P) | 0.020 سے کم یا اس کے برابر | ٹوٹنے کو کم کرتا ہے، پاکیزگی کو بہتر بناتا ہے۔ |
| سلفر (S) | 0.003 سے کم یا اس کے برابر | گرم قلت کو روکنے کے لیے سختی سے کنٹرول کیا جاتا ہے۔ |
| وینڈیم (V) | 0.09 سے کم یا اس کے برابر | اناج کی تطہیر، طاقت میں اضافہ |
| Niobium (Nb) | 0.05 سے کم یا اس کے برابر | جفاکشی اور ویلڈیبلٹی کو بہتر بناتا ہے۔ |
| ٹائٹینیم (Ti) | 0.06 سے کم یا اس کے برابر | نائٹروجن کو مستحکم کرتا ہے، مائکرو اسٹرکچر کو کنٹرول کرتا ہے۔ |
API 5L X65QS تیل اور گیس ٹرانسمیشن پائپ مکینیکل پراپرٹیز (PSL2 کے تقاضے)
| جائیداد | ضرورت |
|---|---|
| کم از کم پیداوار کی طاقت (YS) | 450 MPa سے زیادہ یا اس کے برابر(65,000 psi) |
| تناؤ کی طاقت (TS) | 535–760 MPa |
| پیداوار-سے-تناسب کا تناسب (YS/TS) | 0.93 سے کم یا اس کے برابر |
| لمبائی (A) | 18% سے زیادہ یا اس کے برابر (ٹرانسورس نمونہ) |
| چارپی V-0 ڈگری پر نشان اثر توانائی | 40 J (اوسط) سے بڑا یا اس کے برابر، واحد قدر 34 J سے زیادہ یا اس کے برابر |
| ڈی ڈبلیو ٹی ٹی شیئر ایریا | 75% سے زیادہ یا اس کے برابر (موٹی-دیوار یا کم-درجہ حرارت سروس پائپ پر لاگو ہوتا ہے) |
API 5L X65QS سیملیس سٹیل لائن پائپ ڈائمینشن سٹینڈرڈز (API 5L PSL2)
| پیرامیٹر | رینج |
|---|---|
| قطر سے باہر (OD) | 21.3 ملی میٹر - 1026 ملی میٹر |
| دیوار کی موٹائی (WT) | 2.0 ملی میٹر - 120 ملی میٹر |
| لمبائی | فکسڈ (مثال کے طور پر، 5.8m، 6m، 11.6m، 12m) یا بے ترتیب |
| بیول اینگل | 30 ڈگری -35 ڈگری |
| جڑ کا چہرہ | 1.6 ملی میٹر ± 0.8 ملی میٹر |
API 5L X65QS لائن پائپز تیل اور گیس کی دیوار کی موٹائی، سیدھا پن، اور لمبائی رواداری کے لیے (آف شور/سب سی ایپلی کیشن)
| آئٹم | رواداری |
|---|---|
| دیوار کی موٹائی رواداری | +12.5% / -10% (PSL2) |
| قطر سے باہر رواداری | ±1% (≤406.4mm), ±0.5% (>406.4 ملی میٹر) |
| سیدھا پن | پائپ کی لمبائی کے 0.2% سے کم یا اس کے برابر |
| لمبائی رواداری | +100 ملی میٹر / -0 ملی میٹر (مقررہ لمبائی) |
| اوولٹی | برائے نام OD کے 0.6% سے کم یا اس کے برابر |
API 5L X65QS کاربن اسٹیل لائن پائپ معائنہ کی ضروریات
| معائنہ کی قسم | مواد |
|---|---|
| کیمیائی تجزیہ | تعمیل کی تصدیق کے لیے حرارت کا تجزیہ اور مصنوعات کا تجزیہ |
| مکینیکل ٹیسٹنگ | تناؤ، اثر، DWTT، سختی کے ٹیسٹ |
| غیر-تباہ کن جانچ (NDT) | 100% الٹراسونک ٹیسٹنگ (UT) + 100% ریڈیوگرافک ٹیسٹنگ (RT) |
| ہائیڈروسٹیٹک ٹیسٹ | ہر پائپ کا انفرادی طور پر تجربہ کیا جاتا ہے، ٹیسٹ پریشر 1.5× ڈیزائن پریشر سے زیادہ یا اس کے برابر ہوتا ہے۔ |
| ایچ آئی سی ٹیسٹ | NACE TM0284 کے مطابق مصنوعی H₂S ماحول میں انجام دیا گیا۔ |
| ایس ایس سی سی ٹیسٹ | فی NACE TM0177 معیاری خدمت کی اہلیت کے لیے |
| جہتی اور بصری معائنہ | او ڈی، ڈبلیو ٹی، سیدھا پن، بیول کوالٹی، سطح کے نقائص |
| مارکنگ اور ٹریس ایبلٹی | گریڈ، سائز، گرمی نمبر، معیاری کے ساتھ نشان زد ہر پائپ؛ MTC کے ذریعے مکمل ٹریس ایبلٹی |
API 5L آئل پائپ ٹیسٹ اور معائنہ

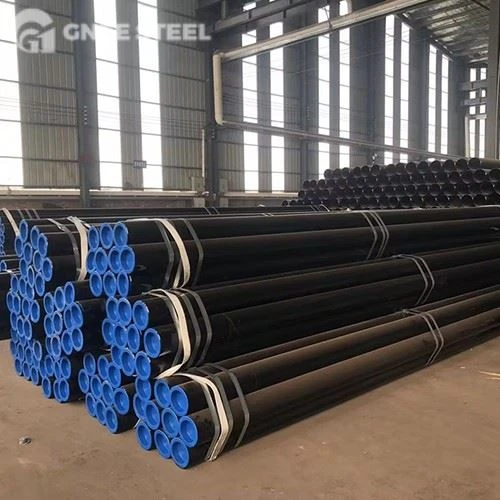

API 5L سیملیس کاربن اسٹیل لائن پائپ فیکٹری
اکثر پوچھے گئے سوالات
میٹریل گریڈ X65 کیا ہے؟
X65 API 5L معیار میں ایک اعلی-گریڈ کا پائپ لائن اسٹیل ہے، جس کا نمبر "65" اس کی کم از کم پیداوار کی طاقت 65 ksi (تقریباً 448 MPa) کی نمائندگی کرتا ہے، جو کہ اس کی برداشت کی صلاحیت کی پیمائش کا بنیادی اشارہ ہے۔
X65QS سیملیس اسٹیل پائپ میں، X65 بنیادی مکینیکل کارکردگی کی سطح کی نمائندگی کرتا ہے، اس بات کو یقینی بناتا ہے کہ اسٹیل پائپ میں اعلی-دباؤ اور طویل-تیل اور گیس کی نقل و حمل میں کافی مضبوطی اور ساختی استحکام ہے، اور یہ بڑے پیمانے پر سمندری اور غیر ملکی توانائی کے پائپ لائن سسٹمز میں استعمال ہوتا ہے۔
API 5L X65 کیا ہے؟
بین الاقوامی معیارات میں، API 5L X65 کو عام طور پر درج ذیل مواد کو بینچ مارک کرنے کے لیے استعمال کیا جا سکتا ہے:
GB/T 9711L450(چینی معیار، L MPa میں پیداوار کی طاقت کی نمائندگی کرتا ہے)
آئی ایس او 3183 L450
EN 10208-2 L450
