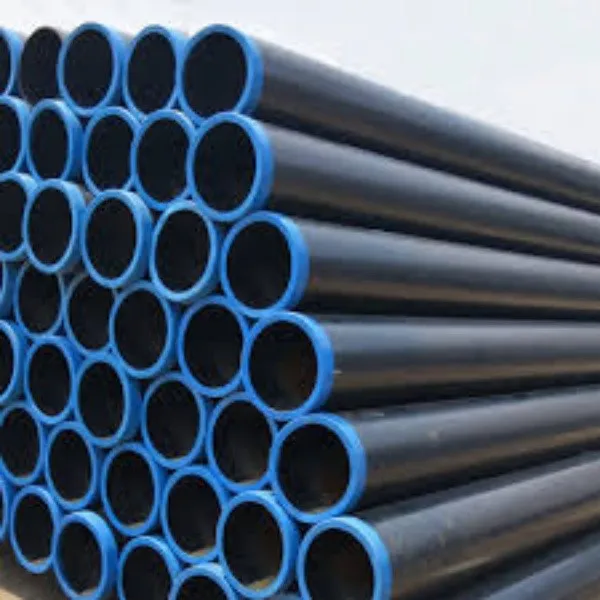

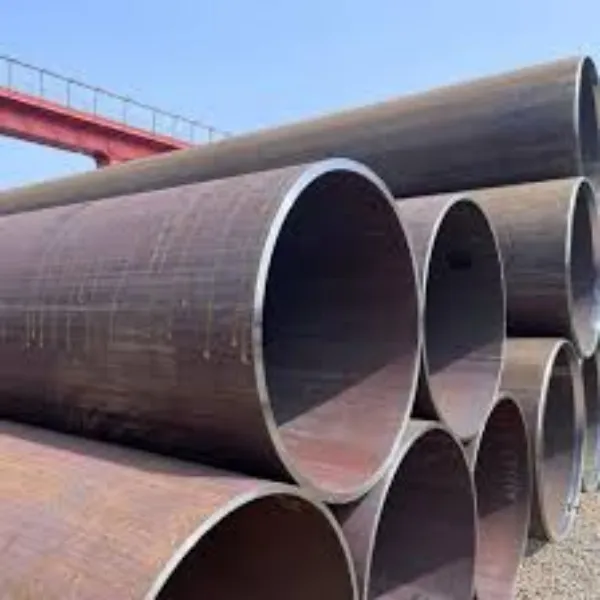

A53 الیکٹرک- مزاحمتی ویلڈیڈ پائپ
A53 پائپ کی تفصیلات
Gnee Steel Products A/SA53-B ویلڈڈ پائپ کی پوری رینج اس میں رکھتا ہے:
سائز: 1/8" NPS سے 26" OD
شیڈول: S/10, S/20, S/40, STD, S/60, S/80, XH, S/100, S/120, S/140, S/160 اور XXH
دائرہ کار
ASTM A53 اور ASME SA53 کا مقصد مکینیکل اور پریشر ایپلی کیشنز کے لیے ہے اور یہ بھاپ، پانی، گیس اور ایئر لائنز میں عام استعمال کے لیے بھی قابل قبول ہے۔ یہ ویلڈنگ کے لیے موزوں ہے اور کوائلنگ، موڑنے، اور فلانگنگ پر مشتمل آپریشنز کی تشکیل کے لیے، مخصوص قابلیت کے ساتھ مشروط ہے۔
مخصوص پوسٹ پروڈکشن خدمات تلاش کر رہے ہیں؟ ہماری مکمل فہرست دیکھیں۔
مواد اور تیاری
ویلڈیڈ پائپ کو درج ذیل عمل سے بنایا جائے گا: اوپن ہارتھ، برقی بھٹی، یا بنیادی آکسیجن۔ گریڈ B میں برقی مزاحمت والے ویلڈڈ پائپ کے ویلڈ سیون کو ویلڈنگ کے بعد ہیٹ ٹریٹ کیا جائے گا۔
کیمیائی ضروریات
| E ٹائپ کریں۔ | ایف ٹائپ کریں۔ | ||||
| (بجلی- مزاحمت ویلڈیڈ) |
(بھٹی- ویلڈیڈ پائپ) |
||||
| گریڈ اے | گریڈ بی | گریڈ اے | |||
| کاربن زیادہ سے زیادہ % | 0.25 | 0.30* | 0.3 | ||
| مینگنیج % | 0.95 | 1.2 | 1.2 | ||
| فاسفورس، زیادہ سے زیادہ % | 0.05 | 0.05 | 0.05 | ||
| سلفر، زیادہ سے زیادہ % | 0.045 | 0.045 | 0.045 | ||
| کاپر، زیادہ سے زیادہ % | 0.40 | 0.40 | 0.4 | ||
| نکل، زیادہ سے زیادہ % | 0.40 | 0.40 | 0.4 | ||
| کرومیم، زیادہ سے زیادہ % | 0.40 | 0.40 | 0.4 | ||
| Molybdenum، زیادہ سے زیادہ % | 0.15 | 0.15 | 0.15 | ||
| وینڈیم، زیادہ سے زیادہ % | 0.08 | 0.08 | 0.08 | ||
| *مخصوص کاربن کی زیادہ سے زیادہ سے کم {{0}}.01% سے نیچے کی ہر کمی کے لیے، متعین زیادہ سے زیادہ 0.06% مینگنیج کے اضافے کو زیادہ سے زیادہ 1.65% تک کی اجازت ہوگی (SA53 پر لاگو نہیں ہوتا ہے) . | |||||
دیوار کی موٹائی میں قابل قبول تغیرات
کسی بھی مقام پر دیوار کی کم از کم موٹائی مخصوص دیوار کی موٹائی کے تحت 12.5% سے زیادہ نہیں ہونی چاہیے۔
فی فٹ وزن میں قابل قبول تغیرات
جمع یا مائنس 10%
بیرونی قطر میں قابل اجازت تغیرات
کسی بھی مقام پر باہر کا قطر متعین معیار سے اس سے زیادہ مختلف نہیں ہوگا:
تناؤ کی ضروریات
| الیکٹرک-مزاحمت-ویلڈاد ۔ | مسلسل ویلڈیڈ | |||
| گریڈ اے | گریڈ بی | |||
| تناؤ کی طاقت، کم سے کم، psi | 48,000 | 60,000 | 45,000 | |
| پیداوار کی طاقت، کم از کم، psi | 30,000 | 35,000 | 25,000 | |
ہائیڈروسٹیٹک ٹیسٹنگ
سادہ سرے اور تھریڈڈ اور کپلڈ پائپ کے لیے ہائیڈرو سٹیٹک معائنہ ٹیسٹ کے دباؤ کی وضاحت کی گئی ہے۔ ہموار اور برقی مزاحمت والی ویلڈ پائپ کے تمام سائز کے لیے ہائیڈرو سٹیٹک پریشر کو 5 سیکنڈ سے کم نہیں رکھا جانا چاہیے۔
مکینیکل ٹیسٹ مخصوص
ٹینسائل ٹیسٹ - NPS 8 اور اس سے بڑے کے لیے ERW پر ٹرانسورس درکار ہے۔
| بینڈ کی ڈگری | مینڈریل کا قطر | ||
| عام A53 استعمال کے لیے | 90 | 12 x nom dia. پائپ کی | |
| بند کوائلنگ کے لیے | 180 | 8 x nom dia. پائپ کی |
فلیٹننگ ٹیسٹ - NPS 2 اور بڑے XM اور ہلکی دیواریں۔
لمبائی
| معیاری وزن | |
| سنگل رینڈم - 16′ – 22′۔ 5% جوائنٹر ہو سکتے ہیں۔ اگر پلین اینڈز - 5% ہو سکتا ہے 12′ – 16′۔ | |
| ڈبل رینڈم - مختصر ترین لمبائی 22′، آرڈر کے لیے کم از کم اوسط 35′۔ | |
| ایکسٹرا سٹرانگ اور ڈبل ایکسٹرا سٹرانگ | |
| سنگل رینڈم - 12′ -22′۔ 5% 6′ - 12′ ہو سکتا ہے۔ | |
| ڈبل رینڈم (XS اور ہلکا) - مختصر ترین لمبائی 22′، آرڈر کے لیے کم از کم اوسط 35′۔ | |
| طوالت واحد بے ترتیب سے لمبی دیوار کی موٹائی کے ساتھ XS سے زیادہ گفت و شنید سے مشروط۔ | |
ہر لمبائی پر مطلوبہ نشانات
(بنڈل پائپ کی صورت میں ہر بنڈل سے منسلک ٹیگز پر)
