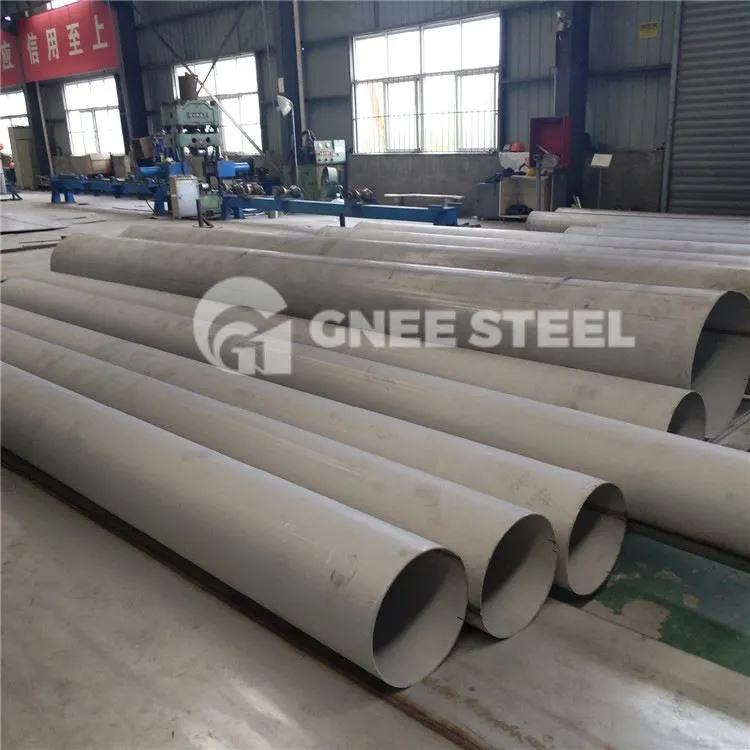

ASTM A358 کلاس 2 EFW ویلڈیڈ پائپ

A358 کلاس 2 ویلڈیڈ پائپ ایک الیکٹرک فیوژن ویلڈڈ آسٹینیٹک کرومیم نکل الائے اسٹیل پائپ ہے جو سنکنرن یا اعلی درجہ حرارت والے ماحول کے لیے استعمال ہوتا ہے۔ یہ تمام ویلڈ پاسوں میں فلر میٹل کے ساتھ دو طرفہ ویلڈنگ کا استعمال کرتا ہے اور اسے ریڈیوگرافک معائنہ کی ضرورت نہیں ہوتی ہے۔

A358 الیکٹرک فیوژن ویلڈیڈ پائپ چار اضافی درجات میں دستیاب ہیں: A358 کلاس 1، A358 کلاس 3، A358 کلاس 4، اور A358 کلاس 5۔ ایک مشہور سٹیل پائپ سپلائر کے طور پر، GNEE گروپ آپ کو یہ تمام ویلڈیڈ پائپ فراہم کر سکتا ہے۔ ہم آپ کی پوچھ گچھ کا خیرمقدم کرتے ہیں۔

A358 Cl2 EFW سٹینلیس سٹیل پائپ کی تفصیلات

طول و عرض	نارمل بور سائز کے ساتھ 8" NB سے 110" NB
موٹائی	SCH 10 سے SCH 160، موٹائی 3 ملی میٹر سے 100 ملی میٹر
قسم	الیکٹرک فیوژن، EFW
سائز	8" NB سے 24" NB
اختتامی قسم	سادہ سرے، بیولڈ اینڈ، ٹریڈڈ اور پلاسٹک کی ٹوپی کا تحفظ
پیکنگ	سٹیل کی پٹی کے بنڈل، پلاسٹک ریپنگ بنڈل، لکڑی کے کریٹس، گتے کا ڈبہ
بندرگاہ	تیانجن، شنگھائی، ننگبو

ASTM A358 SS کلاس 2 EFW پائپ رواداری

این پی ایس ڈیزائنر	بیرونی قطر میں قابل اجازت تغیرات
	اوور ان۔	میں کے تحت.
1/8 تا 1-1/2، بشمول	1/64 (0.015)	1/32 (0.031)
1-1/2 سے 4 تک، بشمول	1/32 (0.031)	1/32 (0.031)
4 سے 8 سے زیادہ، بشمول	1/16 (0.062)	1/32 (0.031)
8 سے 18 سے زیادہ، بشمول	3/23 (0.093)	1/32 (0.031)

A358 Class2 SS پائپ











































A358 Class2 EFW پائپ ویلڈنگ:

ویلڈڈ جوائنٹ مکمل دخول بٹ جوائنٹ ہونے چاہئیں، جو ASME بوائلر اور پریشر ویسل کوڈ، سیکشن IX "تعریفات" میں بیان کیے گئے دو طرفہ یا یک طرفہ ویلڈنگ کے طریقوں کا استعمال کرتے ہوئے ویلڈڈ ہونے چاہئیں۔ ویلڈنگ جوائنٹ کی قسم سے قطع نظر (سنگل یا ڈبل ​​رخا)، یہ معیار ویلڈ سیون کے معیار کے لیے کسی خاص تقاضے کی وضاحت نہیں کرتا ہے۔ بیکنگ رِنگز یا بیک اپ سٹرپس استعمال کرتے وقت، ان کے مواد کا P-No. قدر (سیکشن X میں QW-22 دیکھیں) اسٹیل پلیٹوں کے جوڑنے کے برابر ہونا چاہیے۔ ویلڈنگ کے بعد کوئی بھی ضروری ریڈیوگرافک معائنہ کرنے سے پہلے، بیکنگ رِنگز یا بیک اپ سٹرپس کو مکمل طور پر ہٹا دینا چاہیے، اور بے نقاب ویلڈ کی سطح کا بصری طور پر معائنہ کیا جانا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ یہ سیکشن 6.2.3 کی ضروریات کو پورا کرتا ہے۔ ویلڈنگ کے ایسے عمل جو بیکنگ رِنگز یا سٹرپس کو نہیں ہٹاتے ہیں ممنوع ہیں۔ ویلڈنگ کے طریقہ کار اور ویلڈرز کو ASME بوائلر اور پریشر ویسل کوڈ، سیکشن IX کے مطابق اہل ہونا چاہیے۔

جب تک کہ دوسری صورت میں وضاحت نہ کی جائے، تمام ویلڈ سیون فلر میٹل کا استعمال کرتے ہوئے بنائے جائیں۔ دونوں طرف ویلڈ کی سطح بنیادی مواد کے ساتھ فلش ہوسکتی ہے یا اس کی اونچائی 1/8 انچ (3 ملی میٹر) سے زیادہ نہیں ہوسکتی ہے۔ کسی بھی ویلڈ انفورسمنٹ کی اونچائی کا تعین مینوفیکچرر کے ذریعے کیا جا سکتا ہے یا مینوفیکچرر اور خریدار کے باہمی اتفاق سے ہو سکتا ہے۔ کمک نسبتاً ہموار اور اہم بے ضابطگیوں سے پاک ہونی چاہیے۔ جمع شدہ دھات کو پلیٹوں کی سطح پر یکساں طور پر ملایا جانا چاہیے۔ جب تک ویلڈ میٹل کی حتمی موٹائی ملحقہ بیس میٹل کی کم از کم موٹائی کے برابر یا اس سے زیادہ نہ ہو، مقعر ویلڈ کی سطحوں کی اجازت نہیں ہے۔

ویلڈ کے نقائص کو اس وقت تک دور کرنا چاہیے جب تک کہ آواز، عیب سے پاک دھات حاصل نہ ہو جائے، اور پھر ویلڈنگ کے ذریعے علاقے کی مرمت کی جانی چاہیے۔ بعد میں گرمی کا علاج اور معائنہ (بصری، ریڈیوگرافک، اور ڈائی پینیٹرینٹ ٹیسٹنگ) اصل ویلڈ کی ضروریات کے مطابق کیا جانا چاہئے۔
