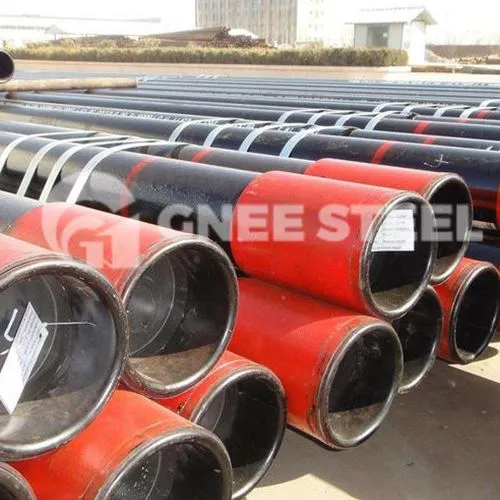

API 5L ERW کاربن اسٹیل پائپ



API 5L پائپ لائن پائپ ہائی پریشر مزاحمت، کم درجہ حرارت کی سختی، اور اچھی ویلڈیبلٹی کے مالک ہیں۔ یہ خصوصیات اس بات کو یقینی بناتی ہیں کہ API 5L پائپ لائن پائپ ہائی پریشر اور کم درجہ حرارت کو برداشت کر سکتی ہیں جب کہ تیل اور قدرتی گیس جیسے سیالوں کی نقل و حمل، کنکشن کے معیار اور پائپ لائن کی مجموعی کارکردگی کو برقرار رکھتی ہے۔

API 5L پائپ لائن پائپوں کی پیداوار کے عمل میں بنیادی طور پر مسلسل کاسٹنگ، لگاتار رولنگ، چھیدنا اور پائپ ڈرائنگ شامل ہیں۔ مینوفیکچرنگ کے دوران، مصنوعات کے مستحکم معیار اور متعلقہ معیارات کی تعمیل کو یقینی بنانے کے لیے عمل کے پیرامیٹرز کو کنٹرول کرنا ضروری ہے۔

ویلڈنگ پائپ لائن سٹیل پائپوں کی پیداوار کے عمل میں ایک اہم قدم ہے، عام ویلڈنگ کے طریقوں بشمول الیکٹرک ریزسٹنس ویلڈنگ (ERW)۔ ویلڈنگ کے دوران، ویلڈنگ کے درجہ حرارت اور ویلڈنگ کی رفتار جیسے پیرامیٹرز کو کنٹرول کرنا ضروری ہے تاکہ ویلڈ سیون کے معیار اور طاقت کو یقینی بنایا جا سکے۔

API 5L ERW ٹیوب کی تفصیلات

گریڈ	GR B، X42، X46، X52، X56، X60، X65، X70، وغیرہ۔
سائز	برائے نام سائز 1/2 inxh سے 48 انچ OD پائپ کی دیوار کی موٹائی - شیڈول 10 سے 160 تک، STD، XS، XXS۔
موٹائی	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XS, SCH XXS, تمام API 5L ERW پائپ کی دیوار کی موٹائی اسٹاک میں دستیاب ہے
ختم	سادہ، بیول، خراب، تھریڈڈ
قسم	ویلڈیڈ، ERW، من گھڑت، CDW
لمبائی	سنگل رینڈم، ڈبل رینڈم اور مطلوبہ لمبائی، حسب ضرورت سائز - 12 میٹر لمبائی
پیکنگ	ERW پائپ لکڑی کے ڈبوں میں پیک، پلاسٹک کے تھیلوں، سٹیل کی پٹیوں کے بنڈل میں، یا صارفین کی درخواستوں کے مطابق

API 5L سیاہ ERW پائپ









































API 5L ERW اسٹیل پائپوں کا معائنہ:

1. مختلف ٹیسٹوں کے لیے نمونہ کی تیاری:
ٹینسائل ٹیسٹ
CVN امپیکٹ ٹیسٹ
گائیڈڈ بینڈ ٹیسٹ
سختی ٹیسٹ
پلیٹ ویلڈ بیڈ ٹیسٹ
پائپ ویلڈ بیڈ ٹیسٹ
CTOD (کریک ٹپ اوپننگ ڈسپلیسمنٹ) ٹیسٹ

2. CTOD ٹیسٹ کے نمونے:
نمونے ویلڈ میٹل، گرمی سے متاثرہ زون (HAZ) اور بیس میٹل سے لیے جائیں۔
تیاری کو ISO 12135، ASTM E1290، یا BS 7448 کے تقاضوں پر عمل کرنا چاہیے۔

3. سختی ٹیسٹ:
بیس میٹل سختی ٹیسٹ:
ISO 6507-1 یا ASTM E92، یا ISO 6508-1 یا ASTM E18 کے مطابق Rockwell HR15N ٹیسٹ کے طریقے کے مطابق Vickers ٹیسٹ کا طریقہ استعمال کرتے ہوئے کیا گیا۔
تنازعات کی صورت میں، Vickers ٹیسٹ کا طریقہ استعمال کیا جانا چاہئے.
HAZ اور ویلڈ میٹل سختی ٹیسٹ:
ISO 6507-1 یا ASTM E92 کے مطابق Vickers ٹیسٹ کا طریقہ استعمال کرتے ہوئے کیا گیا۔

4. سختی ٹیسٹ کے لیے معیار:
بیس میٹل ٹیسٹ میں، اگر سنگل پوائنٹ کی سختی ریڈنگ قبولیت کی حد سے زیادہ ہے، تب بھی اسے قابل قبول سمجھا جا سکتا ہے اگر:
تین پوائنٹس کے درمیان سب سے چھوٹی قدر کی اوسط اور قریب لیے گئے چھ اضافی پوائنٹس کے درمیان سب سے بڑی قدر قبولیت کی حد سے زیادہ نہیں ہے۔
حد سے زیادہ سنگل پوائنٹ ریڈنگ حد سے زیادہ 10 HV10 یا 2 HRC (جو بھی قابل اطلاق ہو) کے اندر ہے۔
