EN10217-1 P195 TR2 ویلڈیڈ اسٹیل پائپ پریشر کے مقصد کے لیے

EN10217-1 P195 TR2 ERW اسٹیل نلیاں کی تفصیلات

ایم ایم میں سائز	5 سے 1219.2
شیڈول	شیڈول XS، شیڈول 160، شیڈول 40، شیڈول XXS، شیڈول 80 سپلائر اور مینوفیکچرر
معیاری	EN٪2c DIN٪2c GB٪2c JIS٪2c AISI٪2c ASME٪2c ASTM
ایم ایم میں ویلڈڈ پائپ کا سائز	5 سے 1219.2
لمبائی	ڈبل رینڈم، سنگل رینڈم، سٹینڈرڈ اور کٹ لمبائی
ختم کرنا	بی اے، پالش، اے پی، ایم ایف
فارم	مربع، ہائیڈرولک، مستطیل، پوش، U جھکا، بوائلر، کھوکھلا، LSAW، سیدھا، گول،
دیوار کی موٹائی انچ میں	{{0}}.020 سے 0.220
ختم	Beveled، سادہ، Treaded
پائپ مارکنگ	تمام پائپوں کو اس طرح نشان زد کیا گیا ہے: سپلائر یا مینوفیکچرر کا نام، معیاری، درجہ، او ڈی، موٹائی، لمبائی، حرارت کا نمبر

EN 10217-1 P195 TR2 ویلڈنگ راؤنڈ پائپ ویلڈنگ گول پائپ کیمیائی ساخت

سٹیل گریڈ		C زیادہ سے زیادہ	زیادہ سے زیادہ	Mn زیادہ سے زیادہ	P زیادہ سے زیادہ	S زیادہ سے زیادہ	کروڑ زیادہ سے زیادہ	مو زیادہ سے زیادہ	نی زیادہ سے زیادہ	ال منٹ	کیو زیادہ سے زیادہ	Nb زیادہ سے زیادہ	تی زیادہ سے زیادہ	V زیادہ سے زیادہ	Cr+Cu+Mo+Ni زیادہ سے زیادہ
اسٹیل کا نام	اسٹیل نمبر
P195TR2	1.0108	0,13	0,35	0,70	0,025	0,020	0,30	0,08	0,30	0,02	0,30	0,010	0,04	0,02	0,70

EN10217-1 P195 TR2 ویلڈڈ اسٹیل ٹیوبز مشینی خصوصیات

اسٹیل کے درجات		تناؤ کی خصوصیات					اثر خصوصیات
اسٹیل کا نام	اسٹیل نمبر	اوپری پیداوار کی طاقت ReHمنٹ کے لیے ٹی ملی میٹر   ٹی ڈی 16 16 < ٹی ڈی 40 ایم پی اے		تناؤ کی طاقت Rmایم پی اے	لمبائی ایک منٹ. % b c		کم از کم اوسط جذب شدہ توانائی KV J ڈگری کے درجہ حرارت پر
							l		t 0
					l	t	0	-10
P195TR2	1.0108	195	185	320-440	27	25	40	28	27

EN10217-1 P195 TR2 الیکٹرک ریزسٹنس ویلڈڈ پائپ کی تیاری اور ترسیل کے حالات

روٹ N ڈگری	بنانے کا عمل		مینوفیکچرنگ کے راستے		ترسیل کی حالتa	قابل اطلاقمعیار کے لئے
	عمل	علامت	ابتدائی مواد	تشکیل آپریشن
						TR1	TR2
1a	الیکٹرک ویلڈیڈ بی	ای ڈبلیو	(گرم) رولڈ پٹی کے طور پر	سرد تشکیل (+ ویلڈیڈ)	ویلڈیڈ کے طور پر	X	-
1b					این ڈبلیو	x	-
1c					این پی	x	x
2a			رولڈ پٹی کو معمول بنانا		ویلڈیڈ کے طور پر	x	-
2b					این ڈبلیو	x	x
2c					این پی	x	x
3			جیسا کہ (گرم) رولڈ یا نارملائزنگ رولڈ پٹی۔	سرد تشکیل (+ ویلڈڈ) + گرم اسٹریچ کو ایک کنٹرول شدہ درجہ حرارت پر کم کیا جاتا ہے تاکہ معمول کی حالت ہو	این آر	x	x
4			کولڈ رولڈ + تناؤ سے نجات ملی	سرد تشکیل (+ ویلڈیڈ)	این پی	x	x
11a	ڈوبے ہوئے آرک ویلڈڈ   - طول بلد سیون یا - ہیلیکل سیون	دیکھا: - ایس اے ڈبلیو ایل     - صوح	(گرم) رولڈ پلیٹ یا پٹی کے طور پر	سرد تشکیل (+ ویلڈیڈ)	ویلڈیڈ کے طور پر	x	-
11b					این ڈبلیو	x	-
11c					این پی	x	x
12a			رولڈ پلیٹ یا پٹی کو معمول بنانا	سرد تشکیل (+ ویلڈیڈ)	ویلڈیڈ کے طور پر	x	x
12b					این ڈبلیو	x	x
12c					این پی	x	x
13a			جیسا کہ 11 یا 12 لائنوں میں ہے۔	نارملائزنگ فارمڈ (+ ویلڈیڈ)	ویلڈیڈ کے طور پر	x	x
13b					این ڈبلیو	x	x
13c					این پی	x	x
21	مسلسل ویلڈیڈ، صرف اسٹیل گریڈ P195 اور P235 کے لیے D d 114,3 ملی میٹر کے ساتھ	بی ڈبلیو	(گرم) رولڈ پٹی کے طور پر	گرم تشکیل (+ ویلڈیڈ)	ویلڈیڈ کے طور پر	x	-
a جیسا کہ ویلڈیڈ=کوئی گرمی کا علاج نہیں؛ NP=مکمل پائپ نارملائز ؛ NW=نارملائزڈ ویلڈ زون؛ NR= نارملائزڈ رولڈ b معیاری TR2 کی ٹیوبوں کے لیے، صرف ہائی فریکوئنسی ویلڈنگ، کم از کم فریکوئنسی 100 kHz، (علامت=HFW) کی اجازت ہے۔

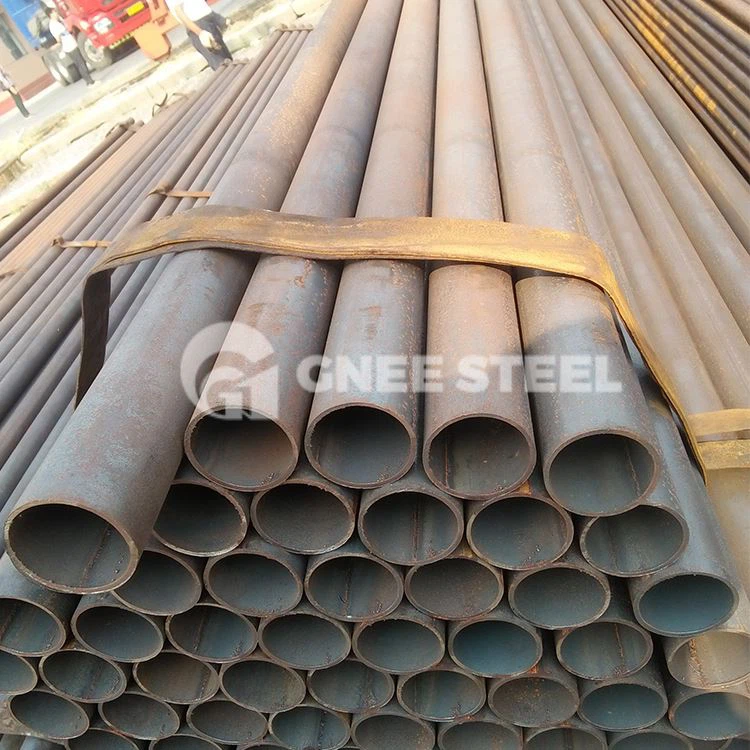

EN10217-1 P195 TR2 ویلڈیڈ اسٹیل پائپ











































GNEE EN10217 P195 TR2 ERW پائپ برائے فروخت

• EN10217-1 P195 TR2 ویلڈنگ پتلی ایگزاسٹ پائپ
• EN10217-1 P195 TR2 ERW کاربن اسٹیل پائپ
• EN10217-1 P195 TR2 ویلڈنگ مستطیل نلیاں
• EN10217-1 P195 TR2 ہائی فریکونسی ویلڈیڈ پائپ

GNEE سروسز

• اپنی مرضی کے مطابق اسٹیل پائپ کی خدمات: موٹائی، چوڑائی، لمبائی، سطح، وغیرہ۔
• اسٹیل پائپ پروسیسنگ کی خدمات: گروونگ، بیولنگ، تھریڈنگ، کٹنگ، کوٹنگ وغیرہ۔
• اسٹیل پائپ انسپکشن سروسز: ظاہری معائنہ، کیمیائی عنصر کا تجزیہ، جسمانی کارکردگی کی جانچ، غیر تباہ کن جانچ، ایڈی کرنٹ ٹیسٹنگ، ہائیڈرو سٹیٹک ٹیسٹنگ، اثر ٹیسٹنگ، فلیرنگ ٹیسٹنگ وغیرہ۔

GNEE پائپ ٹیسٹ
