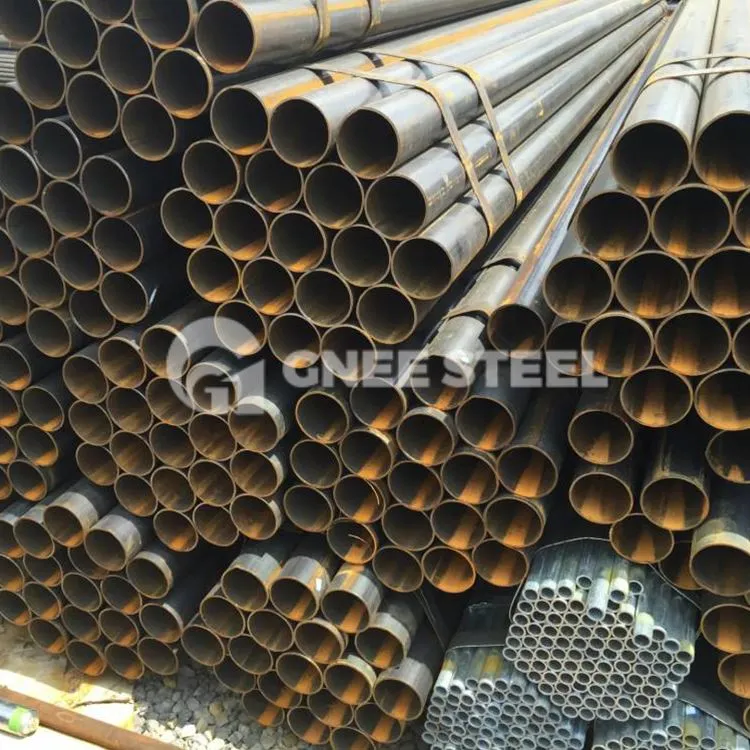

JIS G3452 SGP Welded Carbon Steel Tube
JIS G3452 SGP Welded Carbon Steel Tube
JIS G3452 SGP Welded Carbon Steel Tube

JIS G3452 SGP ویلڈیڈ کاربن اسٹیل ٹیوب

JIS G3452 کاربن اسٹیل پائپ کے لیے جاپانی صنعتی معیارات میں سے ایک ہے۔ یہ بھاپ، پانی، تیل، گیس، ہوا اور دیگر سیالوں کی نقل و حمل کے لیے استعمال ہونے والے پائپوں سے متعلق ضروریات کی وضاحت کرتا ہے۔

انکوائری بھیجنے

چیٹ اب

مصنوعات کا تعارف

معیار جاپانی صنعتی معیارات کمیٹی کے ذریعہ شائع کیا گیا ہے۔ JIS G3452 بنیادی طور پر کم دباؤ والے ایپلی کیشنز جیسے پلانر ہیٹ ایکسچینجرز، غیر اہم پائپنگ عناصر، اور تھرمل ڈیزائن اور تناؤ کے تجزیوں کی داستانی گفتگو کے لیے استعمال ہوتا ہے۔

G3452 ویلڈیڈ سٹیل پائپ تفصیلات

پروڈکٹ کا نام:	عام پائپنگ کے لیے کاربن اسٹیل پائپ	مواد:	کاربن سٹیل
گریڈ:	ایس جی پی	معیاری:	JIS G3452
سائز کی حد:	OD {{0}mmWT 0۔{2}}mm12000mm نیچے	درخواست:	عام پائپنگ کے لیے
سطح:	سیاہ یا زنک کوٹنگ	متعلقہ معیار:	کے ایس ڈی 3507 اے ایس ٹی ایم اے 53 اے پی آئی 5 ایل ڈی آئی این 2440 DIN2441 بی ایس 1387 بی ایس 3601

کم از کم منگوانے والی مقدار:	5ٹن
قیمت:	مذاکرات
پیکجنگ کی تفصیلات:	بنڈلوں یا لکڑی کے ڈبے میں یا درخواست پر پیک
ڈلیوری وقت:	آپ کی ادائیگی موصول ہونے کے بعد 30-60دن
سپلائی کی قابلیت:	5،000ٹن فی سال

JIS G3452 ٹیوبوں اور پائپوں کے طول و عرض، وزن اور جہتی رواداری

JIS G3452 طول و عرض، وزن اور جہتی رواداری
برائے نام قطر		O.D.	OD رواداری		W.T.	ڈبلیو ٹی رواداری	یونٹ ماس کو چھوڑ کر ساکٹ kg/m
A	B	ملی میٹر	ٹیپر تھریڈ میں کاٹے جانے والے پائپ	دیگر پائپس	ملی میٹر	ڈبلیو ٹی رواداری	یونٹ ماس کو چھوڑ کر ساکٹ kg/m
6	1/8	10.5	±0.5 ملی میٹر	±0.5 ملی میٹر	2	+ متعین نہیں کیا گیا -12.50%	0.419
8	1/4	13.8	±0.5 ملی میٹر	±0.5 ملی میٹر	2.3		0.652
10	3/8	17.3	±0.5 ملی میٹر	±0.5 ملی میٹر	2.3		0.851
15	1/2	21.7	±0.5 ملی میٹر	±0.5 ملی میٹر	2.8		1.31
20	3/4	27.2	±0.5 ملی میٹر	±0.5 ملی میٹر	2.8		1.68
25	1	34	±0.5 ملی میٹر	±0.5 ملی میٹر	3.2		2.43
32	1 1/4	42.7	±0.5 ملی میٹر	±0.5 ملی میٹر	3.5		3.38
40	1 1/2	48.6	±0.5 ملی میٹر	±0.5 ملی میٹر	3.5		3.89
50	2	60.5	±0.5 ملی میٹر	±1%	3.8		5.31
65	2 1/2	76.3	±0.7 ملی میٹر	±1%	4.2		7.47
80	3	89.1	±0.8 ملی میٹر	±1%	4.2		8.79
90	3 1/2	101.6	±0.8 ملی میٹر	±1%	4.2		10.1
100	4	114.3	±0.8 ملی میٹر	±1%	4.5		12.2
125	5	139.8	±0.8 ملی میٹر	±1%	4.5		15
150	6	165.2	±0.8 ملی میٹر	±1.6 ملی میٹر	5		19.8
175	7	190.7	±0.9 ملی میٹر	±1.6 ملی میٹر	5.3		24.2
200	8	216.3	±1۔{1}}ملی میٹر	±0.8%	5.8		30.1
225	9	241.8	±1.2 ملی میٹر	±0.8%	6.2		36
250	10	267.4	±1.3 ملی میٹر	±0.8%	6.6		42.4
300	12	318.5	±1.5 ملی میٹر	±0.8%	6.9		53
350	14	355.6	–	±0.8%	7.9		67.7
400	16	406.4	–	±0.8%	7.9		77.6
450	18	457.2	–	±0.8%	7.9		87.5
500	20	508	–	±0.8%	7.9		97.4
