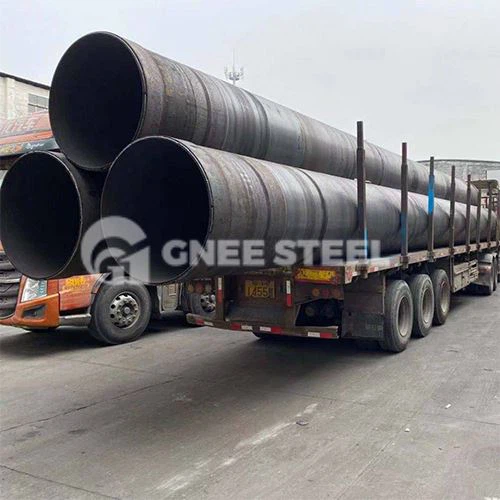

JIS G3101 SS400 SSAW پائپ

SS400 سٹیل پائپ ایک جاپانی معیاری کاربن ساختی سٹیل پائپ ہے، جو چین کے Q235 سٹیل کے برابر ہے۔ جاپانی اسٹیل کے درجات (JIS سیریز) میں، عام ساختی اسٹیل کے درجات بنیادی طور پر تین حصوں پر مشتمل ہوتے ہیں: SS400-جہاں پہلا 'S' اسٹیل کا ہے، دوسرا 'S' ساخت کے لیے، اور 400 نچلی حد کو ظاہر کرتا ہے۔ 400 MPa کی ٹینسائل طاقت کا، یہ ظاہر کرتا ہے کہ یہ 400 MPa کی ٹینسائل طاقت کے ساتھ ایک عام ساختی سٹیل ہے۔

JIS G3101 SS400 SSAW ویلڈڈ پائپ کی تفصیلات

نکالنے کا مقام:	چین
تیل یا غیر تیل:	غیر تیل والا
کھوٹ یا نہیں:	نان الائے
رواداری:	±1%
بیرونی قطر:	13 - 600 ملی میٹر
دیوار کی موٹائی	0۔{1}}ملی میٹر
لمبائی:	1-12m
شکل:	گول، مربع یا مستطیل
پروسیسنگ سروس	موڑنے، ویلڈنگ، ڈیکوائلنگ، چھدرن، کاٹنا
ٹیکنالوجی	گرم رولڈ، کولڈ رولڈ، بلیک اینیلڈ
سرٹیفیکیٹ:	آئی ایس او 9001، ایس جی ایس
پیکج	معیاری سمندری پیکنگ، اسٹیل ٹرپس کے ساتھ بندھا ہوا، پھر پلاسٹک کے مواد سے یا درخواست کے طور پر لپیٹا جاتا ہے۔
ادائیگی کی شرط:	L/CT/T (30% جمع)

SS400 ویلڈیڈ پائپ











































SS400 سرپل اسٹیل پائپوں کا معائنہ

1. بصری معائنہ:
سرپل پائپوں کا بصری معائنہ ایک وسیع پیمانے پر استعمال ہونے والا اور سادہ ٹیسٹنگ طریقہ ہے، جو مصنوعات کے معائنہ کے لیے نقائص اور انحراف کا پتہ لگانے کے لیے اہم ہے، خاص طور پر ویلڈ سیون کی سطح پر۔ یہ معائنہ عام طور پر معیاری ماڈلز، آلات اور آلات جیسے میگنفائنگ گلاسز کا استعمال کرتے ہوئے بصری طور پر کیا جاتا ہے۔ سطح کے نقائص اور ویلڈنگ کی خامیاں اندرونی مسائل کی نشاندہی کر سکتی ہیں۔

2. جسمانی جانچ کے طریقے:
جسمانی جانچ کے طریقے جسمانی مظاہر کا پتہ لگانے یا جسمانی جانچ کی مخصوص تکنیکوں کے استعمال پر انحصار کرتے ہیں۔ غیر تباہ کن جانچ کے طریقے عام طور پر مواد کے اندر یا سرپل پائپوں کے ویلڈز کے اندر نقائص کا معائنہ کرنے کے لیے استعمال کیے جاتے ہیں۔ طریقوں میں الٹراسونک ٹیسٹنگ، ریڈیوگرافک ٹیسٹنگ، پینیٹرینٹ ٹیسٹنگ، میگنیٹک پارٹیکل ٹیسٹنگ وغیرہ شامل ہیں۔

3. سرپل اسٹیل پائپوں کے لیے ہائیڈرو سٹیٹک ٹیسٹ کے معیارات:
ہر پائپ کو ہائیڈرو سٹیٹک ٹیسٹ سے گزرنا پڑتا ہے تاکہ یہ یقینی بنایا جا سکے کہ کوئی لیک نہیں ہے۔ ٹیسٹ پریشر (Mpa S-static hydrostatic test pressure) کا حساب P=2ST/D کے طور پر کیا جاتا ہے، جہاں D پائپ کا قطر ہے۔ D <508 والے پائپوں کے لیے، ٹیسٹ کا دورانیہ 5 سیکنڈ سے کم ہے۔ D کے لیے 508 سے زیادہ یا اس کے برابر، ٹیسٹ کا دورانیہ 10 سیکنڈ سے کم ہے۔ ویلڈ سیون، سٹیل کے سر کے جوڑ، اور طواف والے ویلڈز غیر تباہ کن جانچ سے گزرتے ہیں، عام طور پر ایکس رے یا الٹراسونک معائنہ کا استعمال کرتے ہوئے۔ آتش گیر سیالوں کو لے جانے والے پائپوں کے لیے، 100% ایکس رے یا الٹراسونک ٹیسٹ کی ضرورت ہوتی ہے۔ عام حرارتی سیال ٹرانسپورٹ پائپوں (پانی، سیوریج، ہوا، بھاپ) کے لیے، سرپل ویلڈز کو ایکس رے یا الٹراسونک ٹیسٹنگ (20%) سے گزرنا چاہیے۔
