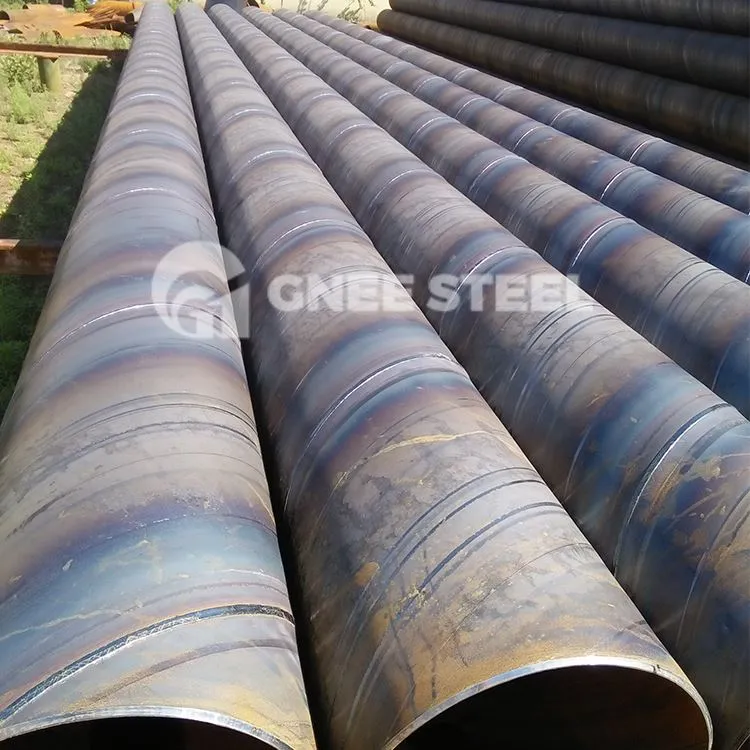

SY/T5037 سرپل اسٹیل پائپ



SY/T5037 معیاری طول و عرض، شکل، معیار، کارکردگی کے تقاضوں، جانچ کے طریقے، معائنہ کے اصول، کوٹنگز، نشانات، اور عام سیال کی نقل و حمل کے لیے ڈوبے ہوئے آرک ویلڈیڈ اسٹیل پائپوں کے لیے معیار کے سرٹیفکیٹس (بشمول سیدھا سیون اور سرپل سیون ڈوبے ہوئے آرک ویلڈڈ اسٹیل پائپوں کی وضاحت کرتا ہے۔ ، اس کے بعد اسے "اسٹیل پائپ" کہا جاتا ہے)۔ SY/T5037 سرپل ویلڈڈ پائپ عام سیالوں جیسے پانی، ہوا، اور حرارتی بھاپ کی نقل و حمل کے لیے موزوں ہیں۔

SY/T5037 سٹیل پائپوں کے لیے برائے نام بیرونی قطر کی حد 219.1mm سے کم نہیں ہے، اور دیوار کی موٹائی کی حد 3.2mm سے زیادہ یا اس کے برابر ہے۔ سٹیل کے پائپوں کے برائے نام بیرونی قطر اور دیوار کی موٹائی کو SY/T6475 کی متعلقہ ضروریات کی تعمیل کرنی چاہیے۔ اگر آپ کو SY/T5037 سٹیل پائپ کی دیگر وضاحتیں درکار ہیں تو GNEE گروپ دوسرے قطر اور دیوار کی موٹائی کے ویلڈڈ پائپ بھی فراہم کر سکتا ہے۔

SY/T5037 سرپل زیر آب آرک ویلڈنگ پائپ کی تفصیلات

او ڈی	219 ملی میٹر -4064ملی میٹر
ڈبلیو ٹی	3۔{1}}ملی میٹر
لمبائی	3m-48m
اصل	چین
پرکھ	کیمیائی اجزاء کا تجزیہ، مکینیکل خواص (حتمی تناؤ کی طاقت، پیداوار کی طاقت، لمبا ہونا)، تکنیکی خصوصیات (فلیٹننگ ٹیسٹ، موڑنے کا ٹیسٹ، امپیکٹ ٹیسٹ)، بیرونی سائز کا معائنہ، ہائیڈرو سٹیٹک ٹیسٹ، ایکس رے ٹیسٹ۔

SY/T5037 SSAW اسٹیل پائپ











































SY/T5037 اسٹیل پائپوں کا معائنہ

• کیمیائی ساخت

1. کیمیائی تجزیہ کے لیے نمونے تیار سٹیل کے پائپوں یا سٹیل کی پٹیوں/پلیٹوں سے لیے جا سکتے ہیں۔ سٹیل کی پٹیوں/پلیٹوں سے نمونے لینے کے وقت، نمونے لینے کا طریقہ سٹیل کی پٹی/پلیٹ کے معیار کے نمونے لینے کی دفعات کے مطابق ہونا چاہیے۔ سٹیل کے پائپوں سے نمونے لینے کے وقت، نمونے لینے کا مقام ملحقہ سرپل ویلڈز کے درمیان فاصلے کے 1/4 سے کم یا سیدھے ویلڈ سے تقریباً 90 ڈگری نہیں ہونا چاہیے۔
2. کیمیائی ساخت کا تجزیہ GB/T4336 یا GB/223 کے متعلقہ حصوں کے مطابق کیا جانا چاہیے۔ تنازعات کی صورت میں، گیلے کیمیائی تجزیہ کے نتائج غالب ہوں گے۔

• ٹینسائل ٹیسٹ

1. ویلڈڈ جوڑوں کے لیے ٹینسائل ٹیسٹ کے نمونے ویلڈ کے لیے کھڑے ہونے چاہئیں۔ ویلڈ کو نمونے کے بیچ میں ہونا چاہیے، اور اسے شکل 3 کی ضروریات کو پورا کرنا چاہیے، جس میں ویلڈ کی کمک کو ہٹا دیا گیا ہے۔ کمرے کے درجہ حرارت پر نمونے کو چپٹا کرنے کی اجازت ہے۔
2. اس معیار میں بیان کردہ کے علاوہ، ٹینسائل ٹیسٹ 23 ڈگری ±5 ڈگری (یا کمرے کا درجہ حرارت) کے ٹیسٹ درجہ حرارت کے ساتھ، GB/T2651 کے مطابق کیا جانا چاہیے۔

• امپیکٹ ٹیسٹ

اثر ٹیسٹ GB/T229 کے مطابق کیا جانا چاہیے۔

• گائیڈڈ بینڈ ٹیسٹ

گائیڈڈ بینڈ ٹیسٹ GB/T2653 کے مطابق کیا جانا چاہیے۔

• ہائیڈروسٹیٹک ٹیسٹ

ہائیڈرو سٹیٹک ٹیسٹ GB/T241 کے مطابق کیا جانا چاہیے۔

• ویلڈیڈ جوڑوں کا ایسڈ اینچنگ معائنہ

1. ویلڈ مکمل ہونے کے بعد سرپل اور سیدھے ویلڈڈ جوڑوں کی فریکچر سطحوں کا ایسڈ اینچنگ معائنہ جلد از جلد کیا جانا چاہئے۔
2. گیس کاٹنے کا طریقہ استعمال کرتے ہوئے پائپ کے سرے سے تیزابی اینچنگ کے نمونے لیے جائیں۔ ایسڈ اینچنگ کی سطح کو گراؤنڈ ہونا چاہئے تاکہ اینچنگ کے بعد فیوژن لائن کو واضح طور پر دیکھا جاسکے۔ ٹیسٹ سے پہلے نمونے کو ہتھوڑا یا خراب نہیں کیا جانا چاہئے۔

• غیر تباہ کن ٹیسٹنگ

1. ایکس رے معائنہ
معائنہ کے طریقہ کار کو ضمیمہ A یا ضمیمہ A کے مساوی دیگر معیارات کی تعمیل کرنی چاہئے۔
2. الٹراسونک ٹیسٹنگ
2.1 ویلڈز کی الٹراسونک جانچ SY/T6423.2 کے مطابق ہونی چاہیے۔
2.2 پائپ کے سروں پر 25 ملی میٹر چوڑے علاقے کی الٹراسونک جانچ SY/T6423.4 کے مطابق ہونی چاہیے۔
