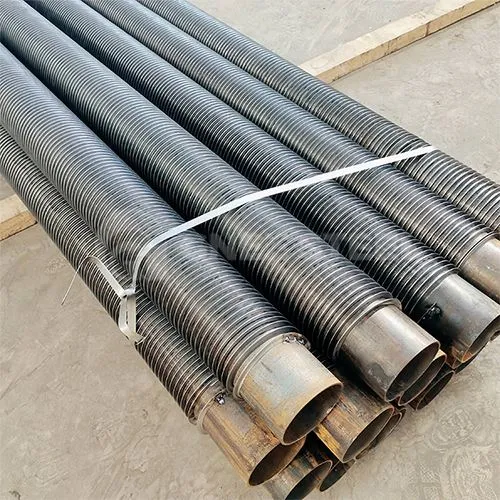

A179 کاربن اسٹیل سرپل فائنڈ ٹیوبیں۔

A179 Spiral Finned Tube ایک ہیٹ ایکسچینج عنصر ہے جو سرپل پنکھوں کے ساتھ حرارت کی منتقلی کو بڑھاتا ہے۔ یہ بوائلر اور پریشر برتن جیسے آلات کے لیے توانائی کی بچت گرمی کی منتقلی کا جزو ہے۔ اس کا حرارت کی منتقلی کا علاقہ ایک ننگی ٹیوب سے کئی سے دس گنا زیادہ ہو سکتا ہے۔ مینوفیکچرنگ کے عمل میں اعلی تعدد مزاحمتی ویلڈنگ، بریزنگ اور رول بنانا شامل ہے۔ انٹیگرل اسپائرل فائنڈ ٹیوب پنکھوں اور بیس ٹیوب کی مربوط تشکیل کو حاصل کرنے کے لیے گرم رولنگ کے عمل کا استعمال کرتی ہے، اس کی سروس لائف کو 3 گنا سے زیادہ بڑھاتی ہے۔
انکوائری بھیجنے
چیٹ اب
مصنوعات کا تعارف

A179 سرپل فنڈ ٹیوبایک اعلی کارکردگی گرمی ایکسچینج عنصر ہے. ایک یا ایک سے زیادہ پھنسے ہوئے ٹیوبوں کو جوڑ کر ایک مکمل حرارت کی کھپت کا آلہ بنانے کے لیے جوڑا جاتا ہے۔ پانی، بھاپ، اور حرارت کی منتقلی کا تیل گرمی کی ترسیل کے مقصد کو حاصل کرنے کے لیے بند گرمی کی کھپت کے پائپ میں آگے پیچھے گردش کرتا ہے۔



سرپل فائنڈ ٹیوب کا سائز اور مواد:

ٹیوب OD: 16 سے 273 (ملی میٹر) 3/8" سے 10" (NPS)
ٹیوب وال Thk. 2 سے 28.6 (ملی میٹر) 0.08" سے 1.1"
ٹیوب کی لمبائی: 30,000 (ملی میٹر) سے کم یا اس کے برابر 98.43 فٹ سے کم یا اس کے برابر
Fin Thk.: 0.5 سے 3.5 (ملی میٹر) 0.02" سے 0.14"
فن کی اونچائی: 8 سے 35 (ملی میٹر) 0.31" سے 1.3"
فن پچ: 3 سے 333 ایف پی ایم 1 سے 8 ایف پی آئی
فن کی قسم: ٹھوس، "U" یا "V" سیرت شدہ
فن کا مواد: CS (سب سے عام گریڈ: 08F، SPCC)

SS (سب سے عام گریڈ AISI 304, 316, 409, 410, 321,347 ہیں)

ٹیوب مواد: CS (سب سے عام گریڈ: A106 Gr.B, A210, A192,A179)

SS (سب سے عام گریڈ TP304، 316، 321، 347 ہیں)

AS (سب سے عام گریڈ ہیں T/P5,9,11,22,91)

ڈوپلیکس اسٹیل (سب سے عام گریڈ 2205 وغیرہ ہیں)



A179 سرپل فنڈ ٹیوبتکنیکی فوائد

1. طویل سروس کی زندگی، سرپل ویلڈیڈ finned سٹیل ٹیوبوں سے 3 گنا سے زیادہ.

2. پنکھ کی جڑ ٹیوب کے ساتھ ایک آرک کٹ بناتی ہے، اور فن کی سطح ہموار ہوتی ہے، جو راکھ کے جمع ہونے، راکھ کی رکاوٹ، اور سلیگ جمع ہونے کے مسائل کو مکمل طور پر ختم کرتی ہے جو کہ ناہموار پن کی جڑوں کی تہوں کی وجہ سے دیگر اقسام کے فنڈ ٹیوبوں میں آسانی سے واقع ہوتی ہے۔

3. دھات کی ساخت کی کثافت، پیداوار کی طاقت، تناؤ کی طاقت، اور لباس مزاحمت کو بہتر بنانے، گرم رولنگ کے عمل کا استعمال کرتے ہوئے تیار کیا گیا ہے۔

4. چونکہ پنکھ اور ٹیوب سرپل کی تقسیم کے ساتھ ایک لازمی ڈھانچہ ہیں، اس لیے انٹیگرل اسپائرل فائنڈ اسٹیل ٹیوب کی دباؤ برداشت کرنے کی صلاحیت ایک ہی دیوار کی موٹائی اور اندرونی قطر کی سیملیس اسٹیل ٹیوبوں سے 3 گنا زیادہ ہے۔

5. پہننے کے لیے مزاحم، ہوا کی تیز رفتار اور زیادہ راکھ کی وجہ سے کوئلے سے چلنے والے بوائلرز کی حرارتی سطحوں پر شدید لباس کے مسئلے کو حل کرتا ہے۔ (خاص طور پر فلوائزڈ بیڈ بوائلرز کو گردش کرنے کے لیے)

6. پنکھوں اور ٹیوبوں کو ایک ہی ڈھانچے میں ضم کر دیا گیا ہے، جس سے دوسری قسم کے فنڈ سٹیل ٹیوبوں میں موجود رابطے کی حرارتی مزاحمت کو مکمل طور پر ختم کر دیا گیا ہے جہاں پنکھ اور ٹیوبیں الگ الگ اجزاء ہیں۔ مزید برآں، پنکھوں کا trapezoidal طول بلد حصہ گرمی کے تبادلے کی کارکردگی کو زیادہ سے زیادہ کرتا ہے۔

7. انٹیگرل سرپل پنکھوں کا استعمال سطح کے ہیٹ ایکسچینج کو بڑھاتا ہے۔ اسی آپریٹنگ حالات میں، ٹیوب بنڈل کا حرارت کی منتقلی کا گتانک ایک ہی دیوار کی موٹائی اور اندرونی قطر کے سیملیس سٹیل ٹیوبوں سے 3.5-5.5 گنا ہے، اور اسی وضاحتوں کے ویلڈڈ اسپائرل فائنڈ سٹیل ٹیوبوں سے دوگنا ہے۔

8. چونکہ پنکھوں اور ٹیوبوں کو مربوط کیا جاتا ہے، اعلی درجہ حرارت اور سخت ماحول میں، پنکھوں کے ڈھیلے ہونے یا لاتعلقی کی وجہ سے غیر مستحکم حرارت کی منتقلی کی کارکردگی سے گریز کیا جاتا ہے، جو دیگر قسم کے پنکھے ہوئے اسٹیل ٹیوبوں میں عام ہے۔



A179 finned ٹیوب کی درخواست کے علاقے

ہیٹ ایکسچینج کی ان کی اعلی کارکردگی کی وجہ سے، سرپل فائنڈ ٹیوبیں گرمی کے تبادلے کے مختلف آلات میں بڑے پیمانے پر استعمال ہوتی ہیں، بشمول لیکن ان تک محدود نہیں:

1. بوائلر اور واٹر ہیٹر: بوائلرز اور واٹر ہیٹر میں، سرپل فائن ٹیوبیں حرارت کے تبادلے کے بنیادی عنصر کے طور پر کام کرتی ہیں، جو توانائی کی کھپت کو کم کرتے ہوئے گرم پانی کی حرارتی رفتار اور کارکردگی کو مؤثر طریقے سے بہتر کرتی ہیں۔

2. پیٹرو کیمیکل انڈسٹری: پیٹرو کیمیکل انڈسٹری میں، سرپل فائنڈ ٹیوبیں عام طور پر مختلف ہیٹ ایکسچینجرز، کنڈینسرز، اور ری بوائلرز میں استعمال ہوتی ہیں تاکہ اعلی درجہ حرارت اور دباؤ کے تحت سنکنرن یا چپچپا سیالوں کو سنبھال سکیں، پیداوار کے عمل کے تسلسل اور استحکام کو یقینی بناتے ہیں۔

3. ریفریجریشن اور ایئر کنڈیشننگ: ریفریجریشن سسٹمز اور ایئر کنڈیشننگ کے آلات میں، سرپل فائنڈ ٹیوبیں، بخارات یا کنڈینسر کے بنیادی جزو کے طور پر، مؤثر طریقے سے گرمی کا تبادلہ کر سکتی ہیں، ٹھنڈک یا حرارتی اثرات کو بہتر بناتی ہیں اور توانائی کی کھپت کو کم کرتی ہیں۔

4. فضلہ حرارت کی بازیافت: اسٹیل، سیمنٹ اور شیشے جیسی صنعتوں میں، سپائرل فائنڈ ٹیوبیں فضلہ حرارت کی وصولی کے نظام میں استعمال کی جاتی ہیں تاکہ پیداوار کے دوران پیدا ہونے والی فضلہ حرارت کو مفید تھرمل توانائی میں تبدیل کیا جا سکے، جس سے توانائی کی ری سائیکلنگ حاصل کی جا سکے۔




GNEE A179 HFW Sprial finned tube

A179 HFW Fin Tube
A179 Low fin tubes
A179 carbon fin tube
