فائنڈ ٹیوب بنڈل|فائنڈ پائپ بنڈل

مصنوعات کی تفصیل

1. ایک فین ٹیوب بنڈل کیا ہے؟

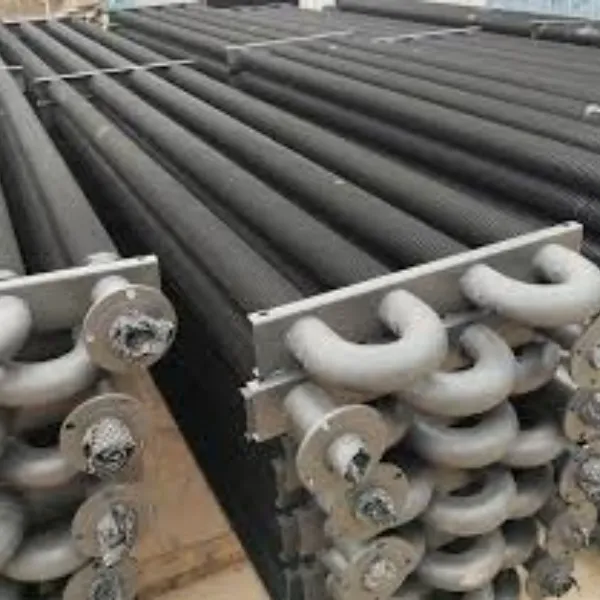

فنڈ ٹیوب بنڈل جو کہ ایک سے زیادہ فنڈ ٹیوبوں پر مشتمل ہوتا ہے جو کچھ اصولوں کے مطابق ترتیب دیا جاتا ہے اسے فنڈ ٹیوب بنڈل کہتے ہیں۔ ایک فینڈ ٹیوب ہیٹ ایکسچینجر ایک یا زیادہ فین ٹیوب بنڈلوں پر مشتمل ہوسکتا ہے۔

2. فنڈ ٹیوب بنڈل کی ساخت کیا ہے؟

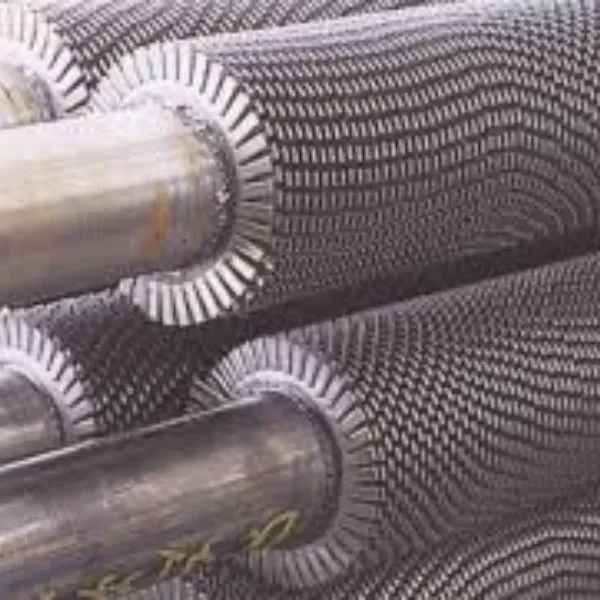

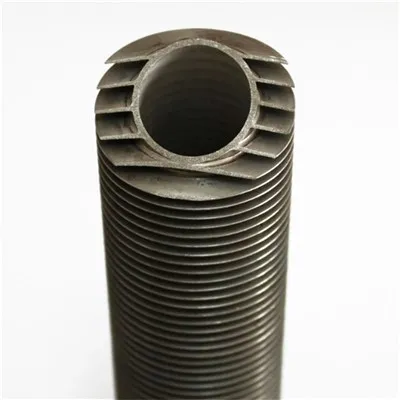

فنڈ ٹیوب (متعدد ٹیوبیں): حرارت کی منتقلی کا بنیادی عنصر۔

ٹیوب باکس (ہیڈر) یا ٹیوب پلیٹ: ہیڈر، کہنی یا اسٹیل پلیٹ فن ٹیوب کے دونوں سروں کو جوڑتی ہے۔

جب فین شدہ ٹیوب کو ہیڈر یا ٹیوب شیٹ کے ساتھ جوڑا جاتا ہے، تو فین شدہ ٹیوبوں کے درمیان فاصلہ طے کیا جاتا ہے، اور ٹیوب باکس ٹیوب میں سیال کے لیے ایک مسلسل بہاؤ چینل بناتا ہے۔ فریم: پورے فین ٹیوب بنڈل کو سپورٹ اور ٹھیک کریں۔

3. Finned ٹیوب بنڈل انتظام؟

فین ٹیوب کے بنڈل میں، فن ٹیوب کے انتظام کا انتخاب بہت اہم ہے۔ ترتیب کی دو قسمیں ہیں: لڑکھڑا کر اور ترتیب وار۔ نام نہاد لڑکھڑانے والی ترتیب سے مراد ہوا کے بہاؤ کی سمت میں پائپوں کے کراس انتظامات ہیں، جب کہ ان لائن ترتیب سے مراد ہوا کے بہاؤ کی سمت میں پائپوں کی ترتیب وار ترتیب ہے۔

مندرجہ ذیل اعداد و شمار سے مراد یہ ہے کہ مختلف پنوں کے ڈھانچے کے ساتھ فین کی ہوئی ٹیوبیں، جیسے مستطیل پنکھوں یا انٹیگرل پلیٹ کے پنکھوں (جسے پلیٹ کے پنکھ بھی کہا جاتا ہے) کو بھی لڑکھڑا کر اور ان لائن میں تقسیم کیا جا سکتا ہے۔

اعداد و شمار میں تیر پائپ کے باہر سیال کے بہاؤ کی سمت کی نمائندگی کرتا ہے، S1 ٹرانسورس پائپ وقفہ کاری کی نمائندگی کرتا ہے، اور S2 طول البلد پائپ کی جگہ کی نمائندگی کرتا ہے۔

ان لائن اور حیران کن انتظام کے فوائد اور نقصانات:

ترتیب وار ترتیب: جب سیال پائپ کے باہر کے ارد گرد بہتا ہے، تو خلل چھوٹا ہوتا ہے اور حرارت کی منتقلی کا گتانک کم ہوتا ہے، لیکن فائدہ یہ ہے کہ مزاحمت کم ہوتی ہے۔

کراس قطار: جب سیال پائپ کے باہر کے ارد گرد بہتا ہے، تو یہ بڑے خلل اور زیادہ گرمی کی منتقلی کے قابلیت کے تابع ہے، لیکن نقصان یہ ہے کہ مزاحمت بڑی ہے۔ جب مزاحمتی کمی پر کوئی سخت پابندی نہیں ہے، تو لڑکھڑانے والے انتظام کو ترجیح دی جانی چاہیے۔ جب مطلوبہ مزاحمتی کمی بہت کم ہو تو ترتیب وار ترتیب کی اسکیم کا انتخاب کیا جائے گا۔

4. فنڈ ٹیوب ہیڈر کی ساختی شکل

اگر پھنسے ہوئے ٹیوبوں کے بنڈلوں کی ترتیب کی شکل (ترتیب میں یا لڑکھڑاتے ہوئے ترتیب میں، اور ٹیوب کے وقفے کا انتخاب) بنیادی طور پر ٹیوب کے باہر سیال کی حرارت کی منتقلی کی ضروریات کو مدنظر رکھ کر طے کی جاتی ہے، تو ٹیوب باکس کی شکل اور ساخت بنیادی طور پر ہوتی ہے۔ ٹیوب کے اندر سیال کے دباؤ اور حرارت کی منتقلی کی ضروریات پر مبنی۔

عام طور پر درج ذیل اصولوں کی پیروی کی جائے گی۔

(1) اگر پائپ میں سیال کا دباؤ نسبتاً زیادہ ہے تو، بڑے قطر کے گول پائپ کو عام طور پر پائپ ہیڈر کے طور پر منتخب کیا جاتا ہے۔ مثال کے طور پر، بوائلر ایپلی کیشنز میں، تقریباً سبھی سرکلر ٹیوبوں کو ٹیوب بکس/ٹیوب ہیڈر کے طور پر استعمال کرتے ہیں۔

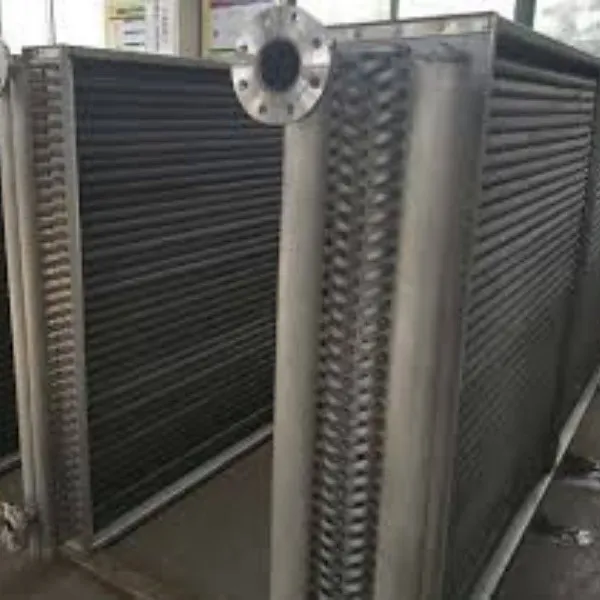

(2) ایئر کولر کی درخواست میں مربع ٹیوب ہیڈر کو ترجیح دی جاتی ہے۔

مربع ٹیوب ہیڈر کا یہ فائدہ ہے کہ فن ٹیوب کی متعدد قطاریں ایک ہی وقت میں منسلک ہو سکتی ہیں۔ جب پائپ میں بھاپ کی سنکشیشن ہوتی ہے تو، ایک بڑی بھاپ کی جگہ کی ضرورت ہوتی ہے، اور پائپوں کی متعدد قطاروں کے ساتھ ٹیوب ہیڈر کو جوڑنا ضروری ہوتا ہے۔

(3) جب پائپ میں سیال کے داخل اور آؤٹ لیٹ کے درمیان درجہ حرارت کا فرق بڑا ہوتا ہے، تو پائپ بینک کی مختلف تھرمل توسیع کی وجہ سے پائپ باکس خراب ہو سکتا ہے۔ اس صورت میں، سڑن قسم کے پائپ باکس کا استعمال کیا جانا چاہئے.

(4) ٹیوب بنڈلوں کی پہلی اور آخری قطاروں کے علاوہ، جو متعلقہ پائپ خانوں سے جڑی ہونی چاہئیں، دوسری قطاروں کو کہنیوں سے ایک دوسرے سے جوڑا جانا چاہیے۔
