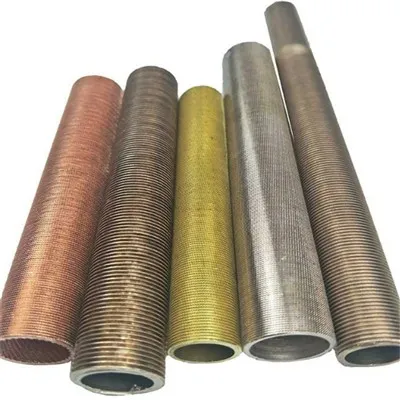

Knurled Integral Low Finned Copper Tubing

knurled low finned tube کیا ہے؟

نچلے پنکھوں والی ٹیوب سے مراد ہیٹ ایکسچینجر ٹیوب کی ایک قسم ہے جس میں سطح اور کم پنکھوں پر گرنے کی خصوصیات ہیں۔ Knurling ایک مینوفیکچرنگ کا عمل ہے جہاں بہتر گرفت فراہم کرنے یا حرارت کی منتقلی کو بڑھانے کے لیے ایک سطح پر چھوٹے ریزوں یا نالیوں کا نمونہ شامل کیا جاتا ہے۔

کنورلڈ لو فائنڈ ٹیوب مینوفیکچرنگ کا عمل:

پنکھوں کو ایک پاس رولر کے ذریعے سادہ ٹیوبوں کی بیرونی دیوار سے باہر نکالا جاتا ہے۔ نلیاں اور پنکھ ایک ہی پیس ٹیوب میں ہیں۔ ہم اسے "N" قسم کی فن ٹیوب کہتے ہیں۔

نچلے پن والی ٹیوبوں کی صورت میں، ٹیوب کی بیرونی سطح پر گرنے کا عمل لاگو ہوتا ہے۔ کنورلنگ کا مقصد ٹیوب کی سطح کے رقبے کو بڑھانا ہے، جس سے حرارت کی منتقلی کی کارکردگی میں اضافہ ہوتا ہے۔ کنورڈ پیٹرن ٹیوب میں بہنے والے سیال میں ہنگامہ خیزی پیدا کرتا ہے، سیال اور ٹیوب کی سطح کے درمیان گرمی کے تبادلے کو بہتر بناتا ہے۔

"لو فائنڈ" کی اصطلاح سے مراد ٹیوب پر استعمال ہونے والے پنکھوں کی قسم ہے۔ کم پنکھ عام طور پر چھوٹے ہوتے ہیں اور اعلی پنکھوں کے مقابلے میں کم پنکھوں کی کثافت رکھتے ہیں۔ کم پنکھ کی کثافت بہتر سیال بہاؤ کی اجازت دیتی ہے اور ہیٹ ایکسچینجر میں پریشر ڈراپ کو کم کرتی ہے۔

نچلے پنوں والی ٹیوب مواد:

کاربن اسٹیل , لو الائے اسٹیلز , سٹینلیس سٹیل , کاپر نکل الائے ٹیوب ASTM B111: کاپر اور کاپر الائے سیملیس کنڈینسر ٹیوبز اور فیرول اسٹاک C70600 / C71500 / C12200 / C12100 / C680} کے برابر C71500 BFe کے برابر ہے30-1-1، ایلومینیم کانسی، نکل مرکب، ٹائٹینیم وغیرہ

Knurled کم finned ٹیوب ایپلی کیشنز

نچلے پن والے ٹیوبیں عام طور پر گرمی کی منتقلی کی مختلف ایپلی کیشنز میں استعمال ہوتی ہیں، جیسے ایئر کنڈیشنگ، ریفریجریشن، اور ہیٹ ریکوری سسٹم، ہیٹنگ سسٹم؛ وینٹیلیشن سسٹم؛ ریفریجریشن اور موسمیاتی کنٹرول کے نظام؛ مکینیکل انجینئرنگ؛ آٹوموٹو مینوفیکچرنگ؛ کیمیکلز اور پرٹرو کیمیکل اور پاور پلانٹ ٹیکنالوجی۔ یہ خاص طور پر ان ایپلی کیشنز میں مفید ہیں جہاں کمپیکٹ ہیٹ ایکسچینجرز کی ضرورت ہوتی ہے، کیونکہ یہ ایک محدود جگہ کے اندر حرارت کی منتقلی کے لیے ایک بڑا سطحی رقبہ فراہم کرتے ہیں۔

نچلے پنوں والی ٹیوبیں مخصوص دائرہ کار:

لو فن ٹیوبز (این فنز) کی تفصیلات

فائننگ کی سہولت: 10 فائننگ مشینیں؛

روزانہ کی صلاحیت 3000 میٹر تک؛ ٹیوب OD: 12.7 ملی میٹر ~ 25.4 ملی میٹر

ٹیوب کی لمبائی: 18 میٹر زیادہ سے زیادہ

فن کی اونچائی: 1.2 ملی میٹر ~ 2.77 ملی میٹر

فن موٹائی: appr. 0.3 ملی میٹر

فن پچ: 30 FPI/28 FPI/ 26 FPI/ 36 FPI/43 FPI

ہم انٹیگرل لو فن ٹیوبیں فراہم کر سکتے ہیں جس میں بغیر فنا سیکشن گیپس (5 ملی میٹر منٹ) کور ٹیوب کے بیچ میں یا ڈیزائن کردہ بینڈ ریڈیئس کے ساتھ جھکا ہوا ہو۔

کنورلڈ لو فائنڈ ٹیوب قبولیت نقاد: WOLVERINE/HPT/GEWA-K اور GEWA-KS

نچلے پن والے ٹیوب کی ترسیل کی حالت:

انٹیگرل لو فن ٹیوب کوالٹی کی یقین دہانی ہائیڈرو سٹیٹک یا نیومیٹک ٹیسٹ، ایڈی کرنٹ ٹیسٹ اور MARCO ٹیسٹ کے ذریعے کی جاتی ہے تاکہ ڈیزائن کی خصوصیات کی تصدیق کی جا سکے۔

ٹیوب کے سرے مربع کٹے ہوئے ہیں، فری بررز، اندرونی طور پر خشک اور ہوا سے صاف، بیرونی طور پر وارنش کے ساتھ لیپت ہیں۔

براعظمی نقل و حمل کے لیے ہر پیکج میں desiccants ڈالے جاتے ہیں۔

مجموعی طور پر، ان ٹیوبوں میں کنورلنگ اور کم پنکھوں کا امتزاج ہیٹ ایکسچینجرز کی حرارت کی منتقلی کی کارکردگی اور کارکردگی کو بہتر بنانے میں مدد کرتا ہے، جو انہیں سیالوں کے درمیان حرارت کی منتقلی میں زیادہ موثر بناتا ہے۔
