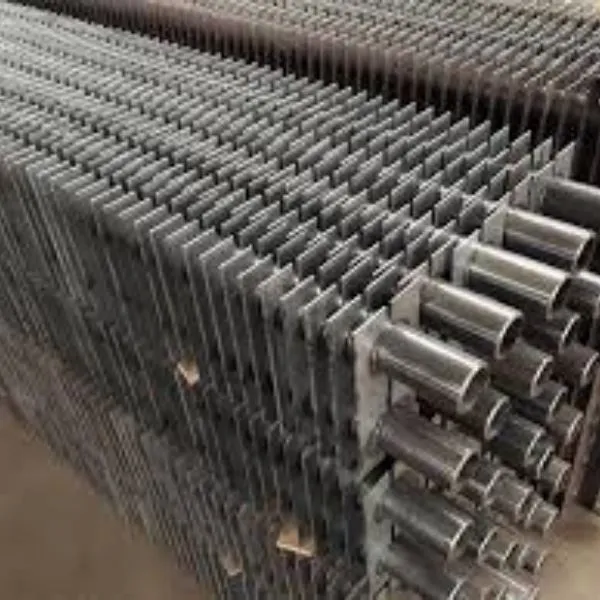

متوازی فائنڈ ٹیوبیں|مستطیل فائنڈ ٹیوبیں

مصنوعات کی تفصیل

متوازی فائنڈ ٹیوب کیا ہے؟

متوازی فائنڈ ٹیوبیں ویلڈیڈ مربع پنکھوں سے بنی ہیں۔ اسے H قسم کی finned tubes بھی کہتے ہیں۔ متوازی پنکھ والی ٹیوبیں ڈبل ٹیوب یا سنگل ٹیوبیں ہوسکتی ہیں۔ متوازی پنکھ والی ٹیوبیں ٹیوبوں پر پنکھوں کو ریزسٹنس ویلڈنگ کے ذریعے گھڑتی ہیں۔

متوازی finned ٹیوب ایپلی کیشنز:

متوازی پنکھ والی ٹیوبیں بڑی حد تک عام ایپلی کیشنز کے لیے مربوط ہوتی ہیں جن میں ویسٹ ہیٹ ریکوری بوائلرز اور کوئلے، بھاری ایندھن کے تیل، صنعتی فضلہ یا گھریلو ردی کے جلنے کے ساتھ چلنے والے اکانومائزرز ہوتے ہیں۔

متوازی پنکھ والی ٹیوبیں صفائی کے تمام روایتی نظاموں میں استعمال کی اجازت دیتی ہیں: شاٹ بلاسٹنگ، ہوا یا بھاپ اڑانا، دھونا…

ایک ہی وقت میں اسٹیل کے پنکھوں کے ساتھ ڈبل ٹیوبوں کو ویلڈ کرنے کے لیے 'ڈبل ایچ' ڈیزائن۔ یہ ترتیب اس کی موروثی سختی کی وجہ سے درکار معاونت کی تعداد کو کم کر سکتی ہے۔

متوازی پنکھ والی ٹیوبیں۔فائدہ،

بنڈل میں پنکھوں کی سیدھ کم دباؤ کے قطروں کے ساتھ خود صفائی کے متوازی چینلز بنانے کی اجازت دیتی ہے۔

متوازی finned ٹیوبیں فوکس

فن پچ 10 سے 30 ملی میٹر تک۔

ٹیوب کی لمبائی 15 میٹر تک۔

فائن رکاوٹیں درخواست پر ہوسکتی ہیں۔

متوازی finned ٹیوبیں مواد:

ٹیوب اور پنکھوں کے لیے بنیادی مواد: کاربن اسٹیل A179، A192، الائے اسٹیل A213 A335 کے مطابق، سٹینلیس اسٹیل A312، ہائبرڈ یونٹس کے لیے کاسٹ آئرن فینڈ ٹیوبوں کے ساتھ ہم آہنگ۔ درخواست پر خصوصی فن کے طول و عرض۔

گھریلو مارکیٹ کی ضروریات کے مطابق، سالوں کے تجربے اور ترقی یافتہ ممالک سے سیکھنے کے بعد، ہماری کمپنی نے H-type finned tube/Parallel finned tubes ویلڈنگ کے آلات کو اپ گریڈ کیا ہے، جس میں اعلیٰ درجے کی آٹومیشن ہے۔ ویلڈنگ ٹیکنالوجی اور مصنوعات کا معیار بین الاقوامی درجہ بندی سوسائٹی اور دیگر مستند سرٹیفیکیشن اداروں کے سرٹیفیکیشن تک پہنچ گیا ہے۔

1. H قسم کی فینڈ ٹیوب/متوازی پنکھ والی ٹیوبیں ویلڈنگ کی طاقت اور استحکام

1.1 پل آف فورس ٹیسٹ: 200MPa سے زیادہ یا اسٹیل پائپ کا جزوی آنسو

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 ویلڈنگ کی طاقت کا استحکام: ہر شفٹ کے پہلے ٹکڑے کو 2.1 یا 2.2 کی ضروریات کو پورا کرنے کے لیے ویلڈیڈ کیا جائے گا۔

1.4 ویلڈ موڑنے والی مزاحمت کا ٹیسٹ: پنکھ 20 ڈگری بائیں اور دائیں جھکے ہوئے ہیں، بائیں اور دائیں دو بار جھکے ہوئے ہیں، اور ویلڈ شگاف سے پاک ہے۔

1.5 ہتھوڑا ٹیسٹ: اسٹیل پائپ کے متوازی پن کے اوپری حصے کو اس وقت تک ماریں جب تک کہ پنکھ گر نہ جائے، اور پن خود ہی نہیں ٹوٹے گا۔

1.6 اگر ٹیسٹ ناکام ہو جاتا ہے، تو اینیلنگ فنکشن کو فعال کرنا ضروری ہے۔

2. H-type finned tube/parallel finned tubes گرمی سے متاثرہ زون

مائکروسکوپ اور مائکرو ہارڈنیس ٹیسٹر کے ساتھ پیمائش

اسٹیل پائپ کے گرمی سے متاثرہ زون کی گہرائی 0.5 ملی میٹر سے کم ہے۔

3. H-type finned tube/parallel finned tubes جہتی درستگی

3.1 ونگ سیگمنٹ کی کل لمبائی - 1mm~+1mm سیگمنٹل حرکت کی درستگی - 0.5mm~+0.5mm

3.2 فاصلہ - 0.2mm~+0.2mm

3.3 پنکھوں اور سٹیل کے پائپوں کی عمودی پن - 1 ڈگری ~+1 ڈگری

3.4 ایک ہی گروپ میں بٹ ویلڈڈ پنکھوں کا چپٹا پن - 0.2mm~+0.2mm ہے، سوائے پنکھوں کی موٹائی برداشت کی وجہ سے اونچائی کے فرق کے

3.5 ایک ہی گروپ میں بٹ ویلڈڈ پنکھوں کی اونچائی کا فرق - 0.2mm~+0.2mm

3.6 ڈبل پائپ سینٹر فاصلے کی رواداری - 0.5mm~+0.5mm

3.7 ایک ہی سٹیل پائپ میٹریل کی شرائط کے تحت، ایک ہی شیٹ کا وقفہ اور شیٹ نمبر، ویلڈنگ کے بعد مختلف فنڈ ٹیوبوں کی لمبائی میں تبدیلی یکساں ہے۔

4. H-type finned tube/parallel finned tubes ویلڈنگ کی رفتار

بیس ٹیوب کا بیرونی قطر 25~51، پنکھ کی موٹائی 2 ملی میٹر، ویلڈنگ کا ہر جوڑا 3s سے کم وقت (کھانا کھلانے اور اتارنے کے وقت اور اینیلنگ کے وقت کو چھوڑ کر)
