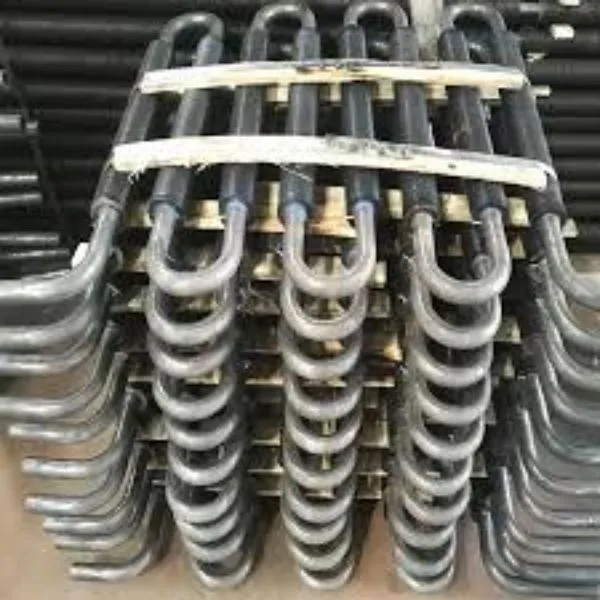

سرپینٹائن فائنڈ ٹیوبز|بینڈ فن ٹیوبز

سرپینٹائن فائنڈ ٹیوبیں یا موڑنے والی فن ٹیوبیں گرمی کی منتقلی کا ایک اہم قسم کا آلہ ہے جو صنعتی ایپلی کیشنز کی ایک وسیع رینج میں استعمال ہوتا ہے، جیسے بوائلر اور ہیٹ ایکسچینجر۔ ان کا منفرد ڈیزائن، جس میں مسلسل پنکھوں کے زخم اور ٹیوبوں کے ارد گرد سرپینٹائن شکل میں جھکتے ہیں، ٹیوب کی سطح کے رقبے کو بڑھاتا ہے اور ٹیوب اور ارد گرد کے ماحول کے درمیان حرارت کی منتقلی کو بہتر بناتا ہے۔

کیا سرپینٹائن finned ٹیوبیں اہم استعمال کرتا ہے؟

اہم استعمالات

توانائی کی بچت کے چھوٹے آلات

مخصوص ضروریات کو پورا کرنے کے لیے ایک خاص سرپینٹائن فائنڈ ٹیوب کو ڈیزائن کیا جا سکتا ہے۔ اس ڈیزائن کو ڈیوائس کے سائز اور شکل اور حرارت کی منتقلی کی مطلوبہ خصوصیات کے لیے بہتر بنایا جا سکتا ہے۔

قابل تجدید توانائی کے نظام

سرپینٹائن فائنڈ ٹیوبیں شمسی پینلز یا زیر زمین حرارت کے ذرائع سے پانی یا دیگر سیالوں میں حرارت کی منتقلی کے لیے استعمال کی جا سکتی ہیں۔ یہ عمل نظام کی کارکردگی کو بڑھاتا ہے اور توانائی کی کھپت کو کم کرتا ہے۔

الیکٹرانکس کولنگ

سرپینٹائن فائنڈ ٹیوبیں گرمی کو الیکٹرانک اجزاء سے دور منتقل کرنے، ان کی کارکردگی کو بہتر بنانے اور ان کی عمر بڑھانے کے لیے استعمال کی جا سکتی ہیں۔

سرپینٹائن فائنڈ ٹیوبیں خاص طور پر ان صنعتوں میں مفید ہیں جہاں گرمی کی منتقلی کی اعلی شرح کی ضرورت ہوتی ہے، جیسے پیٹرو کیمیکل اور بجلی پیدا کرنے والی صنعتیں۔ انہیں مختلف قسم کے ہیٹ ایکسچینجر ڈیزائنوں میں استعمال کیا جا سکتا ہے، جیسے شیل اور ٹیوب یا ایئر کولڈ ہیٹ ایکسچینجرز، اور اکثر ایسی ایپلی کیشنز میں استعمال ہوتے ہیں جہاں جگہ محدود ہوتی ہے۔

مجموعی طور پر، چھوٹے توانائی بچانے والے آلات کے لیے ایک خاص سرپینٹائن فائنڈ ٹیوب کا ڈیزائن ڈیوائس کی مخصوص ایپلی کیشن اور ضروریات پر منحصر ہوگا۔ تاہم، محتاط ڈیزائن اور اصلاح کے ساتھ، یہ ٹیوبیں توانائی کی بچت کرنے والے آلات کی وسیع رینج کی کارکردگی اور کارکردگی کو بہتر بنانے میں اہم کردار ادا کر سکتی ہیں۔

سرپینٹائن فائنڈ ٹیوبوں کا سائز:

سرپینٹائن فائنڈ ٹیوب مختلف درخواست کی ضروریات کو پورا کرنے کے لیے مختلف سائز اور فن کی اقسام میں دستیاب ہیں۔ سرپینٹائن فائنڈ ٹیوبوں کے اہم سائز کے پیرامیٹرز میں شامل ہیں:

ٹیوب کا قطر: ٹیوب کا قطر بیس ٹیوب کا بیرونی قطر ہے، جو درخواست کے لحاظ سے چند ملی میٹر سے کئی انچ تک ہو سکتا ہے۔

فن کی اونچائی: فن کی اونچائی بیس ٹیوبوں کی بیرونی سطح اور فن کے سب سے اونچے مقام کے درمیان فاصلہ ہے۔ فن کی اونچائی چند ملی میٹر سے کئی سنٹی میٹر تک ہو سکتی ہے۔

فن کی موٹائی: فن کی موٹائی فن کے مواد کی موٹائی ہے، جو پنکھ کی قسم اور درخواست کی ضروریات کے لحاظ سے مختلف ہو سکتی ہے۔

فن پچ: فن پچ ٹیوب کے فریم کے ساتھ ملحقہ پنکھوں کے درمیان فاصلہ ہے۔ درخواست کی ضروریات کے لحاظ سے فن پچز مختلف ہو سکتے ہیں۔

سرپینٹائن فائنڈ ٹیوبوں میں عام طور پر استعمال ہونے والی فن کی اقسام میں شامل ہیں:

ایکسٹروڈڈ فِن

ایکسٹروڈڈ فینڈ ٹیوبوں میں پنکھ ہوتے ہیں جو بیس ٹیوبوں کی بیرونی سطح پر ڈائی کے ذریعے فن کے مواد کو نکال کر بنتے ہیں۔ اس عمل کے نتیجے میں ایسے پنکھے بنتے ہیں جو بیس ٹیوب سے مضبوطی سے جڑے ہوتے ہیں اور گرمی کی منتقلی کی بہترین خصوصیات رکھتے ہیں۔

ایل فٹ فن

L-foot finned tubes میں ایسے پنکھ ہوتے ہیں جو L-shaped پاؤں کا استعمال کرتے ہوئے بیس ٹیوب کے ساتھ جڑے ہوتے ہیں جو ٹیوبوں کی بیرونی سطح پر ویلڈ یا بریزڈ ہوتے ہیں۔ اس قسم کی پنکھ گرمی کی منتقلی کی اچھی کارکردگی فراہم کرتی ہے اور یہ اعلی درجہ حرارت کے استعمال کے لیے موزوں ہے۔

جی فن

جی فن ٹیوبوں میں پنکھ ہوتے ہیں جو فن کے مواد کی ایک چپٹی پٹی کو جی کے سائز کی ترتیب میں گھما کر اور پھر مکینیکل طریقوں کا استعمال کرتے ہوئے اسے بیس ٹیوب سے جوڑ کر بنتے ہیں۔ G-fin ٹیوبوں میں حرارت کی منتقلی کی شرح زیادہ ہوتی ہے اور یہ کمپیکٹ ہیٹ ایکسچینجرز میں استعمال کے لیے موزوں ہوتی ہیں۔

نکدار فِن

Knurled finned tubes میں پنکھ ہوتے ہیں جو کہ بنیادی ٹیوبوں کی بیرونی سطح کو گرا کر چھوٹے چھوٹے کنارے بناتے ہیں، جو گرمی کی منتقلی کے علاقے کو بڑھاتے ہیں۔ Knurled پنکھ ایپلی کیشنز کے لیے موزوں ہیں جہاں زیادہ گرمی کی منتقلی کی شرح کی ضرورت ہوتی ہے۔

hFW سالڈ فن

ہائی فریکوئنسی ویلڈیڈ ٹھوس فن ٹیوبوں میں ایک لگاتار فن ہوتا ہے جسے ہائی فریکوئنسی ویلڈنگ کے عمل کا استعمال کرتے ہوئے بیس ٹیوب کی بیرونی سطح پر ویلڈیڈ کیا جاتا ہے۔ پنکھوں کو مختلف مواد سے بنایا جا سکتا ہے جیسے کاربن سٹیل کی پٹی، مرکب سٹیل کی پٹی اور سٹینلیس سٹیل کی پٹی۔

HFW سیریٹڈ فن

دوسری طرف ہائی فریکوئنسی ویلڈیڈ سیرٹیڈ فن ٹیوبوں میں سیرت والے کناروں کے ساتھ پنکھ ہوتے ہیں جو کہ ہائی فریکوئنسی ویلڈنگ کے عمل کا استعمال کرتے ہوئے بیس ٹیوب پر ویلڈیڈ ہوتے ہیں۔ پنکھوں پر موجود سیریشن سیال کے بہاؤ میں ہنگامہ خیزی پیدا کرتے ہیں، جو حرارت کی منتقلی کے گتانک کو بڑھاتا ہے اور ہیٹ ایکسچینجر کی مجموعی کارکردگی کو بہتر بناتا ہے۔

سرپینٹائن فائنڈ ٹیوبوں کے اہم سائز اور فن کی قسم کا انتخاب درخواست کی مخصوص ضروریات پر منحصر ہوگا، جیسے کہ حرارت کی منتقلی کی شرح، سیال بہاؤ کی شرح، اور دباؤ میں کمی۔
