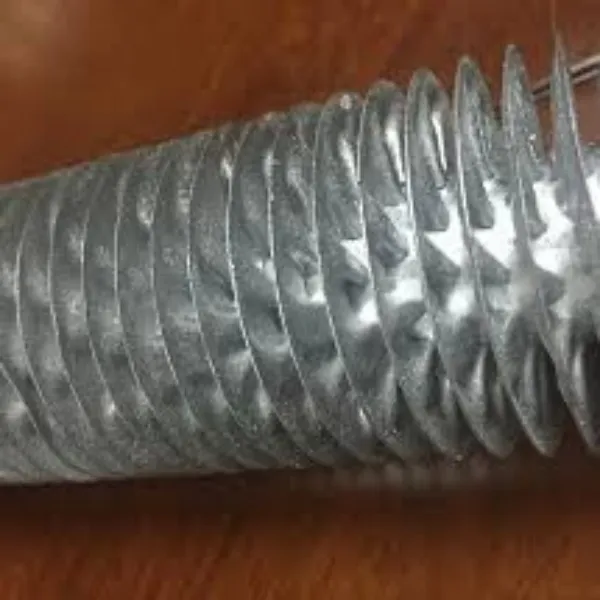

اسپائرل واؤنڈ فائنڈ ٹیوب|جستی فائنڈ ٹیوب

مصنوعات کی تفصیل

سرپل واؤنڈ فائنڈ ٹیوب|جستی فینڈ ٹیوب

سرپل واؤنڈ فائنڈ ٹیوب یا کرمپڈ فن ٹیوب کیا ہے؟

اسپائرل واؤنڈ فائنڈ ٹیوب یا کرمپڈ فن ٹیوب بغیر ویلڈنگ کے، بیس ٹیوب پر سرپل سے لپٹے ہوئے پنکھ ہوتے ہیں، لیکن آخر میں اسپاٹ ویلڈیڈ ہوتے ہیں۔

اسپائرل واؤنڈ فائنڈ ٹیوب یا کرمپڈ فن ٹیوب میٹریل: فن کی پٹی تانبے، کاربن اسٹیل، سٹینلیس سٹیل، نان فیرس ٹیوبیں اور پنکھوں میں سے کسی بھی جڑ پر سولڈرڈ یا مکمل طور پر ویلڈیڈ ہو سکتی ہے۔

ہیلیکل کرمپڈ سٹینلیس سٹیل کی پنکھ والی ٹیوب

ہیلیکل ٹینشن واؤنڈ فائنڈ ٹیوبیں ایئر کولر کے لیے

چونکہ سٹینلیس سٹیل اعلی سنکنرن مزاحمت کے ساتھ ہوتا ہے، سٹینلیس سٹیل کے کرمپڈ فن ٹیوب کو بڑے پیمانے پر استعمال کیا جا سکتا ہے جب حالات میں سنکنرن یا صفائی کی ایک خاص حد ہو، جیسے موسمی صنعت، حرارتی، خشک کرنے اور کولنگ۔ عام طور پر فن ٹیوب ہیٹ ایکسچینجرز میں لاگو ہوتا ہے۔ زیادہ سے زیادہ کام کرنے کا درجہ حرارت 180 ڈگری ہے۔

اسپائرل واؤنڈ فائنڈ ٹیوب یا کرمپڈ فن ٹیوب L قسم کے فن ٹیوب کے مقابلے پنکھوں کے ٹوٹنے کی وجہ سے زیادہ ایئر سائیڈ ٹربولنس اور حرارت کی منتقلی پیش کرتے ہیں۔

کرمپڈ فن ٹیوب کا میٹریل اسٹینڈرڈ: بیس ٹیوب اور فن دونوں کاربن سٹیل اور سٹینلیس سٹیل ہو سکتے ہیں

کاربن اسٹیل: A179، A192، SA210 Gr A1/C، A106 Gr B سٹینلیس سٹیل: TP304/TP304L، TP316/TP316L

سرپل واؤنڈ فائنڈ ٹیوب یا کرمپڈ فن ٹیوب کا فائدہ اور ایپلی کیشنز

چونکہ سٹینلیس سٹیل اعلی سنکنرن مزاحمت کے ساتھ ہوتا ہے، سٹینلیس سٹیل کے کرمپڈ فن ٹیوب کو بڑے پیمانے پر استعمال کیا جا سکتا ہے جب حالات میں سنکنرن یا صفائی کی ایک خاص حد ہو، جیسے موسمی صنعت، حرارتی، خشک کرنے اور کولنگ۔ عام طور پر فن ٹیوب ہیٹ ایکسچینجرز میں لاگو ہوتا ہے۔

زیادہ سے زیادہ کام کرنے کا درجہ حرارت 180 ڈگری ہے۔

فائنڈ ٹیوب ہیٹر:

بیس ٹیوب اور فن دونوں کاپر، کاربن سٹیل اور سٹینلیس سٹیل ہو سکتے ہیں۔

کاربن اسٹیل: A179، A192، SA210 Gr A1/C، A106 Gr B

سٹینلیس سٹیل: TP304/TP304L، TP316/TP316L

کرمپڈ فن ٹیوب کی تفصیلات:

بیس ٹیوب OD: 15.88~51mm

فن پچ: 3.5 ~ 10 ملی میٹر

فن کی اونچائی: زیادہ سے زیادہ 16 ملی میٹر

پنکھ کی موٹائی: {{0}}.2~0.4 ملی میٹر

کرمپڈ فن ٹیوب کی خصوصیات

1. پنکھ اور نلیاں مضبوطی سے جڑے ہوئے ہیں۔

2. یکساں پچ،

3. چھوٹا تہہ،

4. کوئی راکھ جمع نہیں

5. چھوٹے تھرمل رابطہ مزاحمت،

6. اعلی گرمی کی منتقلی کی صلاحیت

7. زیادہ سے زیادہ کام کرنے کا درجہ حرارت: 120 ڈگری

ائیر کولر کے لیے ہیلیکلی ٹینشن واؤنڈ فائنڈ ٹیوب

چونکہ سٹینلیس سٹیل اعلی سنکنرن مزاحمت کے ساتھ ہوتا ہے، سٹینلیس سٹیل کے کرمپڈ فن ٹیوب کو بڑے پیمانے پر استعمال کیا جا سکتا ہے جب حالات میں سنکنرن یا صفائی کی ایک خاص حد ہو، جیسے موسمی صنعت، حرارتی، خشک کرنے اور کولنگ۔ عام طور پر فن ٹیوب ہیٹ ایکسچینجرز میں لاگو ہوتا ہے۔

زیادہ سے زیادہ کام کرنے کا درجہ حرارت 180 ڈگری ہے۔

سٹینلیس سٹیل ہیلیکل کرمپڈ فن ٹیوب

فن کی قسم: کرمپڈ فن ٹیوب

ٹیوب مواد: سٹینلیس سٹیل

فن کا مواد: سٹینلیس سٹیل

فن ٹیوب کی قسم: کرمپڈ، نالیدار

سٹینلیس سٹیل ہیلیکل کرمپڈ فن ٹیوب کی تفصیل: سٹینلیس سٹیل ہیلیکل کرمپڈ فن ٹیوب، ہم چین میں کرمپڈ فن ٹیوب سپلائر اور کرمپڈ فن ٹیوب بنانے والے ہیں۔

ہیٹ ٹرانسفر سرپل سٹینلیس سٹیل کرمپڈ فن ٹیوبز

سٹیل کی پٹی تانبے، کاربن سٹیل، سٹینلیس سٹیل ہو سکتی ہے۔

نان فیرس ٹیوبیں اور پنکھ جڑوں پر یا تو سولڈرڈ یا مکمل طور پر ٹن شدہ۔

کرمپڈ فن ٹیوب کا میٹریل اسٹینڈرڈ

بیس ٹیوب اور فن دونوں کاربن سٹیل اور سٹینلیس سٹیل ہو سکتے ہیں۔

کاربن اسٹیل: A179، A192، SA210 Gr A1/C، A106 Gr B

سٹینلیس سٹیل: TP304/TP304L، TP316/TP316L، T2

فائدہ اور ایپلی کیشنز

چونکہ سٹینلیس سٹیل اعلی سنکنرن مزاحمت کے ساتھ ہوتا ہے، سٹینلیس سٹیل کے کرمپڈ فن ٹیوب کو بڑے پیمانے پر استعمال کیا جا سکتا ہے جب حالات میں سنکنرن یا صفائی کی ایک خاص حد ہو، جیسے موسمی صنعت، حرارتی، خشک کرنے اور کولنگ۔

گرم ڈِپ جستی فائنڈ ٹیوب کے فوائد

1. ہاٹ ڈِپ گیلوانائزڈ فن ٹیوب ٹریٹمنٹ کی لاگت کم ہے: ہاٹ ڈِپ گیلوانائزنگ اینٹی ٹرسٹ کی قیمت پینٹ کی دوسری تہوں سے کم ہے۔

2. ہاٹ ڈِپ گیلوانائزڈ فننڈ ٹیوب پائیدار ہے: مضافاتی ماحول میں، معیاری ہاٹ ڈِپ جستی اینٹی رسٹ موٹائی کو بغیر مرمت کے 50 سال سے زیادہ برقرار رکھا جا سکتا ہے۔ شہری علاقوں یا غیر ملکی علاقوں میں، معیاری ہاٹ ڈِپ جستی اینٹی ٹرسٹ کوٹنگ کو بغیر مرمت کے 20 سال تک برقرار رکھا جا سکتا ہے۔

3. ہاٹ ڈِپ گیلوانائزڈ فننڈ ٹیوب کی قابل اعتمادی اچھی ہے: گالوانیائزنگ پرت اور سٹیل میٹالرجیکل ہیں اور سٹیل کی سطح کا حصہ بن جاتے ہیں، اور بنیادی کوٹنگ کی پائیداری زیادہ قابل اعتماد ہے۔

4. ہاٹ ڈِپ گیلوینائزڈ فن ٹیوب کوٹنگ کی سختی مضبوط ہے: زنک کی کوٹنگ ایک خاص میٹالرجیکل ڈھانچہ بناتی ہے، جو نقل و حمل اور استعمال کے دوران مکینیکل نقصان کو برداشت کر سکتی ہے۔

5. ہاٹ ڈِپ جستی فائنڈ ٹیوب کا جامع تحفظ: چڑھائے ہوئے حصے کے ہر حصے کو زنک کے ساتھ لیپت کیا جا سکتا ہے، یہاں تک کہ ڈپریشن میں بھی، تیز کونے اور پوشیدہ جگہ کو مکمل نام سے محفوظ کیا جا سکتا ہے۔

6. ہاٹ ڈِپ گیلوانائزڈ فننڈ ٹیوب وقت اور محنت کی بچت کرتی ہے: کوٹنگ کی تعمیر کے دیگر طریقوں سے جستی بنانے کا عمل تیز ہے، اور تنصیب کے بعد تعمیراتی جگہ پر پینٹنگ کے لیے درکار وقت سے بچ سکتا ہے۔

ہائی فریکوئنسی ویلڈنگ فننڈ ٹیوب ریڈی ایٹر سٹرنگ کی قسم اور وائنڈنگ ٹائپ فن کے لیے خامیوں سے بنا ہوا ہے، اور ہائی فریکوئنسی ویلڈنگ کے ذریعے بہتر بنایا گیا ہے فنڈ ٹیوب کا ایک موثر ہیٹ ریڈیٹنگ عنصر ہے، فن ٹیوب خود ہی پٹی کی موٹائی ہے 0۔{1 }} فین کی ٹیوب میں ملی میٹر وائنڈنگ، اور ہائی فریکوئنسی ویلڈنگ کا عمل، گولیوں کے پائپ میں ویلڈنگ، بانڈنگ کو یقینی بناتی ہے ٹیوب اور پنکھ کی مضبوطی، دھات کی گرمی کی شدت 1۔{4}}.20w/kg ڈگری سینٹی گریڈ تک پہنچ گئی، بڑے پیمانے پر فائنڈ ٹیوب ایئر پری ہیٹر کے بوائلر اکانومائزر اور پروڈکشن ورکشاپ، رہائشی توانائی بچانے والے ریڈی ایٹر کی پیداوار، اور حرارت پائپ کو دیر سے سمیٹنے کو ترجیح دی جاتی ہے۔

سرپل فائنڈ ٹیوب گرمی کی منتقلی کا ایک موثر آلہ ہے۔ اس کی گرمی کی منتقلی کا علاقہ کئی گنا سے کئی گنا ہے، یہ گرمی کی منتقلی کو مضبوط بنا سکتا ہے، بہاؤ کی مزاحمت کو کم کر سکتا ہے، دھات کی کھپت کو کم کر سکتا ہے، تاکہ گرمی کے تبادلے کے سامان کی اقتصادی اور آپریشنل وشوسنییتا کو بہتر بنایا جا سکے۔ اس وقت مختلف بوائلرز میں اسپائرل فائنڈ ٹیوب کا وسیع پیمانے پر استعمال کیا گیا ہے۔

سرپل فائنڈ ٹیوب کی تفصیلات یونٹ:

بیس ٹیوب کا قطر 18-219ملی میٹر ہے۔

بیس ٹیوب کی دیوار کی موٹائی: 2-8ملی میٹر

پن کی موٹائی 0۔{1}} سیکنڈ

فن کی اونچائی 10-30ملی میٹر

پچ 5-20 t

فن ٹیوب کی لمبائی 10000mm L سے کم یا اس کے برابر ہے۔

نوٹ: 1. نردجیکرن سے باہر کی میز کو مطالبہ کی طرف سے اتفاق کیا جا سکتا ہے

2. فن عام طور پر 1/2 قطر سے کم

3. اسپائرل فائنڈ ٹیوب DG1020-97 JB/T6512-92 اور دیگر معیارات سے تیار کردہ فیکٹری

سرپل فن ٹیوب مصنوعات کی تفصیلات اور پیرامیٹر کی فہرست

جستی فنڈ ٹیوب مواد: عام کاربن سٹیل، سٹینلیس سٹیل، سنکنرن مزاحم سٹیل، سیملیس سٹیل پائپ، ہائی فریکوئنسی الیکٹرک ویلڈیڈ سٹیل ٹیوب

ہائی فریکوئنسی ویلڈیڈ سرپل فن ٹیوب کی قسم اور مواد

ویلڈنگ finned ٹیوب شامل: ٹھوس قسم، سیرٹید قسم

ویلڈنگ کا مواد: کاربن سٹیل، سنکنرن مزاحم سٹیل، سٹینلیس سٹیل، مصر دات سٹیل

ہائی فریکوئنسی ویلڈیڈ سرپل فن ٹیوب مصنوعات کی درخواست کی حد

بوائلر اکانومائزر، پاور پلانٹ بوائلر، پیٹرو کیمیکل انجینئرنگ، ہیٹ ایکسچینجر

ہائی فریکوئنسی ویلڈیڈ سرپل فن ٹیوب بیس ٹیوب قطر: O 25- o D 140 ملی میٹر

ٹیوب کی لمبائی کی بنیاد L:1-12 میٹر

فن اسپیسنگ t:5-30 ملی میٹر

پنکھ کی موٹائی Sn:0۔{1}}.5 ملی میٹر

HF: فن کی اونچائی عام طور پر بیس ٹیوب کے رداس (8-30 ملی میٹر) سے کم ہوتی ہے۔

کولڈ رولڈ کمپوزٹ فن ٹیوب

ٹیوب: کاربن سٹیل، سٹینلیس سٹیل، مصر دات سٹیل

فن: ایلومینیم

کولڈ رولڈ کمپوزٹ فن ٹیوب ایپلی کیشن اسکوپ

ہیٹ ایکسچینجر، تندور

کولڈ رولڈ کمپوزٹ فن ٹیوب کی پیداوار کی حد

ٹیوب OD قطر: O 16- o 38 ملی میٹر

قطر فینڈ ٹیوب کا قطر: O 35- o 70 ملی میٹر

ایل کی لمبائی:1-4 میٹر فینڈ ٹیوب

ٹیوب کا فاصلہ 2.5، 3، 7 ملی میٹر

آپ کو ایک پرامٹ پیشکش بھیجنے کے لیے ہمیں آپ سے تفصیلی انکوائری موصول ہونے پر خوشی ہوگی بشمول:

• بیس ٹیوب مواد

• بیس ٹیوب کا سائز (OD x WT x لمبائی)

• فن کا مواد

• فن کی قسم

• فن کا قطر یا اونچائی

• پنکھ کی موٹائی

• پنکھ فی انچ، میٹر یا فن پچ

• سادہ، غیر فنا سروں کی لمبائی

• Finned ٹیوب مقدار

(اضافی فیبریکیشن، جیسے ٹیوبوں کو ٹیوب پلیٹ یا اسمبلی میں موڑنا یا ویلڈ کرنا)
