لائن پائپمائعات یا گیسوں (مثلاً تیل یا پانی) کی نقل و حمل کے لیے تعمیراتی بلاکس کے طور پر استعمال ہونے والے اسٹیل کے پائپوں سے مراد۔پائپ لائنایک مکمل نظام ہے، بشمول پائپ، پمپ، اور کنٹرول، مادہ یا ڈیٹا کو منتقل کرنے کے لیے۔ بنیادی فرق: لائن پائپ ایک جسمانی مادی جزو ہے، جبکہ پائپ لائن ایک فعال نظام ہے۔
لائن پائپ
تعریف: لائن پائپ سے مراد ہے۔سٹیل کے پائپ خاص طور پر پائپ لائن کی تعمیر کے لیے تیار کیے جاتے ہیں۔، بنیادی طور پر طویل فاصلے پر مائعات یا گیسوں کو منتقل کرنے کے لیے استعمال کیا جاتا ہے۔ یہ پائپ سخت معیارات (جیسے API 5L) کی تعمیل کرتے ہیں اور اعلی دباؤ، سخت ماحول اور ارضیاتی دباؤ کو برداشت کرنے کے لیے خصوصی علاج (مثلاً، اینٹی-سنکنرن کوٹنگ) سے گزرتے ہیں۔ عام ایپلی کیشنز میں تیل/گیس کی ترسیل، پانی کی فراہمی، اور ساختی ڈھیر شامل ہیں۔
لائن پائپ کی خصوصیات
مواد کی ساخت
API 5L/ISO 3183 معیارات کے مطابق بنیادی طور پر ہموار یا ویلڈڈ اسٹیل پائپ تیار کیے گئے ہیں۔
گریڈز X42 سے X120 تک ہیں، X80/X100 کے ساتھ بڑے پیمانے پر ہائی پریشر ٹرانسمیشن کے لیے استعمال کیا جاتا ہے۔
مرکب ملاوٹ (مثال کے طور پر، Nb، V، Ti) طاقت، جفاکشی، اور سنکنرن مزاحمت کو بڑھاتے ہیں۔
ساختی خواص
دیوار کی موٹائی: دباؤ کو برداشت کرنے کے لیے بہتر بنایا گیا (δ=pD/(2φ[σ] + C) کے ذریعے شمار کیا جاتا ہے)۔
اختتامی اقسام : محفوظ ویلڈنگ/ کنکشن کے لیے بیولڈ، تھریڈڈ، یا سادہ سرے۔
خصوصی متغیرات:
اینٹی-ڈیفارمیشن پائپس: زلزلہ زدہ/جیوہزارڈ زونز کے لیے۔
آرکٹک-گریڈ پائپس: کم-درجہ حرارت کی سختی (-60 ڈگری)۔
مینوفیکچرنگ کا عمل
سرپل ویلڈڈ پائپ: لاگت-بڑے قطر (جیسے پانی کی پائپ لائنوں) کے لیے موثر۔
طولانی ویلڈیڈ (UOE)تیل/گیس کی ترسیل کے لیے اعلیٰ درستگی۔
ہموار پائپ: ہائی پریشر ایپلی کیشنز (مثلاً، LNG، کیمیکل ٹرانسپورٹ) کے لیے۔
پائپ لائن
تعریف: پائپ لائن ایک ہے۔سیالوں، ڈیٹا، یا پروسیسنگ کے کاموں کی نقل و حمل کے لیے مکمل نظام، باہم جڑے ہوئے پائپوں، پمپوں، والوز، کنٹرول سسٹمز اور اختتامی نقطوں پر مشتمل ہے۔ یہ دو کلیدی ڈومینز میں کام کرتا ہے:
فزیکل انفراسٹرکچر:
مثالیں: تیل/گیس کے نیٹ ورکس (مثلاً، الاسکا پائپ لائن)، پانی کی تقسیم کے نظام۔
خلاصہ سسٹمز:
کمپیوٹنگ : ڈیٹا پروسیسنگ چینز (مثلاً، سی پی یو انسٹرکشن پائپ لائنز، ایم ایل ورک فلوز)۔
کاروبار : پراجیکٹ مینجمنٹ فلو (مثال کے طور پر، "منصوبےپائپ لائن میں"یعنی ترقی کے تحت)۔
پائپ لائن سسٹم کے اجزاء
1. بنیادی راستے
لائن پائپس: بنیادی ٹرانسپورٹ نیٹ ورک بنانے والی سٹیل کی نالی۔
فٹنگز: دشاتمک تبدیلیوں/ کنکشنز کے لیے کہنیوں، کم کرنے والے، اور فلینجز۔
2. ٹرانسمیشن اور کنٹرول
پمپنگ/کمپریسر اسٹیشنز: طویل فاصلے پر بہاؤ کے دباؤ کو برقرار رکھیں۔
والوز: بہاؤ کے ضابطے/حفاظت کے لیے الگ تھلگ، چیک، اور ریلیف والوز۔
SCADA سسٹمز: دباؤ، درجہ حرارت، اور لیکس کی حقیقی وقت کی نگرانی۔
3. تحفظ اور استحکام
Corrosion Coating: پائپوں پر Epoxy/FBE تہیں
کیتھوڈک پروٹیکشن: الیکٹرو کیمیکل سنکنرن کو روکنے کے لیے متاثر شدہ کرنٹ۔
اینکرز اور سپورٹس: سیسمک زونز/ناہموار خطوں میں پائپوں کو مستحکم کریں۔
اختلافات
لائن پائپ
جسمانی اجزاء: خاص طور پر حوالہ دیتا ہے۔سٹیل کے پائپپائپ لائن کے نظام کی تعمیر کے لیے استعمال کیا جاتا ہے (مثلاً تیل/پانی کی نقل و حمل کے لیے)۔
فنکشن: پائپ لائن سسٹمز کے بنیادی تعمیراتی بلاک کے طور پر کام کرتا ہے، مواد کی خصوصیات اور ایپلی کیشنز پر زور دیتا ہے (مثلاً، ہائی-پریشر ٹرانسمیشن پائپ)۔
دائرہ کار : صنعتی مواد کے نیچے آتا ہے، جو بنیادی طور پر تعمیرات، توانائی کی نقل و حمل اور بنیادی ڈھانچے کے منصوبوں میں استعمال ہوتا ہے۔
پائپ لائن
سسٹم کا تصور: ایکمربوط ٹرانسپورٹ نیٹ ورکپائپوں، پمپنگ سٹیشنوں، کنٹرول ڈیوائسز، اور اینڈ پوائنٹس (مثلاً، تیل کی پائپ لائنز یا ڈیٹا پروسیسنگ چینز) پر مشتمل ہے۔
فنکشن: پر توجہ مرکوز کرتا ہے۔اختتام-سے-تحریک کو ختم کریں۔مادوں کا (مثلاً، خام تیل) یا معلومات (مثلاً، ڈیٹا ورک فلو)۔
خلاصہ/ استعاراتی توسیعات:
پروجیکٹ مینجمنٹ: "پائپ لائن میں"=زیر ترقی۔
کاروبار: سیلز چینلز یا مواقع کے فنل۔
ٹیکنالوجی: ڈیٹا پروسیسنگ پائپ لائنز (مثلاً، سی پی یو انسٹرکشن پائپ لائنز)۔
موازنہ ٹیبل
| پہلو | لائن پائپ | پائپ لائن |
|---|---|---|
| بنیادی شناخت | خام مال (اسٹیل پائپ) | انجینئرڈ سسٹم یا عمل کا بہاؤ |
| فوکس | جسمانی وضاحتیں | فنکشنل آپریشن |
| لچک | فکسڈ فارم؛ معیاری | قابل ترتیب؛ سیاق و سباق کے مطابق موافقت پذیر |
| ایپلی کیشنز | تیل/گیس کے پائپ، ساختی نلیاں | انفراسٹرکچر نیٹ ورکس، ڈیٹا ورک فلو، پروجیکٹ مینجمنٹ |

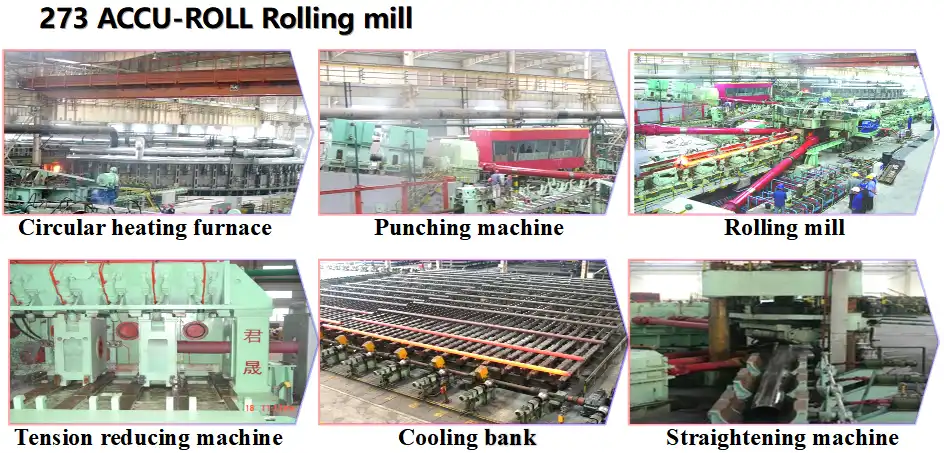

GNEE پائپ پروسیس لائن
GNEE پائپ ٹیسٹ کا سامان
GNEE پائپ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
پائپ لائن کا کیا مطلب ہے؟
جڑے ہوئے پائپوں کا ایک نظام جو مائعات یا گیسوں (مثلاً تیل، پانی، قدرتی گیس) کو طویل فاصلے تک پہنچانے کے لیے ڈیزائن کیا گیا ہے۔ اس میں پمپ، والوز، اور کنٹرول سسٹم جیسے اجزاء شامل ہیں۔
لائن پائپ کی تعریف کیا ہے؟
لائن پائپسے مراد ہےسٹیل کے پائپ خاص طور پر پائپ لائنوں کی تعمیر کے لیے بنائے گئے ہیں۔مائعات یا گیسوں (مثلاً، تیل، پانی، قدرتی گیس) کو طویل فاصلے تک پہنچانا۔ یہ پائپ سخت معیارات (مثلاً API 5L) کے مطابق تیار کیے گئے ہیں اور محفوظ کنکشن کے لیے مخصوص سرے (سادہ، بیولڈ، تھریڈڈ) کو نمایاں کر سکتے ہیں۔
