ANSI B16.9 مرتکز ریڈوسر (جسے ایک متمرکز ریڈوسر یا مرتکز ریڈوسر فٹنگ کے نام سے بھی جانا جاتا ہے) دونوں سروں پر لیکن مشترکہ سینٹر لائن کے ساتھ مختلف پائپ قطر رکھنے کی خصوصیت ہے۔ یہ ڈیزائن سیال کے بہاؤ کے ل a ایک ہموار منتقلی کو یقینی بناتا ہے ، ہنگاموں اور دباؤ کے نقصان کو کم سے کم کرتا ہے۔ سنکی کم کرنے والوں کے مقابلے میں ، افقی پائپ لائن سسٹم کے ل concent ارتکاز کم کرنے والے زیادہ موزوں ہیں جہاں اعلی سیال بہاؤ استحکام کی ضرورت ہے۔
آرڈر کی تفصیلات
پروڈکٹ: مرتکزریڈوسر.
مواد: ASTM A403 WP316L۔
سائز: 6 × 3 انچ۔
ڈبلیو ٹی: ایس سی ایچ 40۔
معیاری: ANSI B16.9.
معیار: ہموار۔
اختتام: بٹ ویلڈ۔

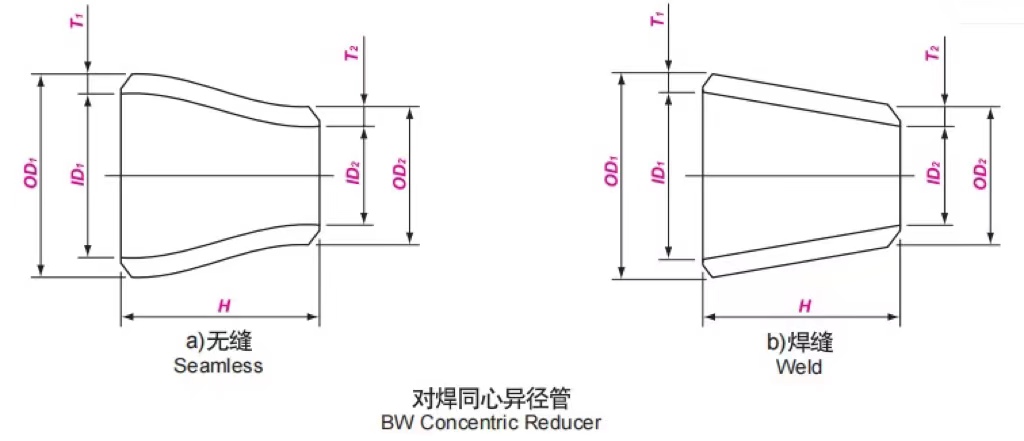

مرتکز ریڈوسرطول و عرض
| برائے نام سائز | بیول میں قطر کے باہر | مرکز کو ختم کرنے کے لئے | ||||
| DN1 | dn2 | NPS1 | NPS2 | OD1 | OD2 | H |
| 20 | 10-15 | 3/4 | 3/8-1/2 | 26.7 | 17.1-21.3 | 38 |
| 25 | 15-20 | 1 | 1/2-3/4 | 33.4 | 21.3-26.7 | 51 |
| 32 | 15-25 | 1 1/4 | 1/2-1 | 42.2 | 21.3-33.4 | 51 |
| 40 | 15-32 | 1 1/2 | 1/2-1 1/4 | 48.3 | 21.3-42.2 | 64 |
| 50 | 20-40 | 2 | 3/4-1 1/2 | 60.3 | 26.7-48.3 | 76 |
| 65 | 25-50 | 2 1/2 | 1-2 | 73.0 | 33.4-60.3 | 89 |
| 80 | 32-65 | 3 | 1 1/4-2 1/2 | 88.9 | 42.2-73.0 | 89 |
| 90 | 32-80 | 3 1/2 | 1 1/4-3 | 101.6 | 42.2-88.9 | 102 |
| 100 | 40-90 | 4 | 1 1/2-3 1/2 | 114.3 | 48.3-101.6 | 102 |
| 125 | 50-100 | 5 | 2-4 | 141.3 | 60.3-114.3 | 127 |
| 150 | 65-125 | 6 | 2 1/2-5 | 168.3 | 73.0-141.3 | 140 |
| 200 | 90-150 | 8 | 3 1/2-6 | 219.1 | 101.6-168.3 | 152 |
| 250 | 100-200 | 10 | 4-8 | 273.0 | 114.3-219.1 | 178 |
| 300 | 125-250 | 12 | 5-10 | 323.8 | 141.3-273.0 | 203 |
| 350 | 150-300 | 14 | 6-12 | 355.6 | 168.3-323.8 | 330 |
| 400 | 150-350 | 16 | 6-14 | 406.4 | 168.3-355.6 | 356 |
| 450 | 200-400 | 18 | 8-16 | 457.0 | 219.1-406.4 | 381 |
| 500 | 250-450 | 20 | 10-18 | 508.0 | 273.0-457.0 | 508 |
| 550 | 300-500 | 22 | 12-20 | 559.0 | 323.8-508.0 | 508 |
| 600 | 300-550 | 24 | 12-22 | 610.0 | 323.8-559.0 | 508 |
| 650 | 350-600 | 26 | 14-24 | 660 | 355.6-610.0 | 610 |
| 700 | 350-650 | 28 | 14-26 | 711 | 355.6-660.0 | 610 |
| 750 | 350-700 | 30 | 14-28 | 762 | 355.6-711.0 | 610 |
| 800 | 500-750 | 32 | 20-30 | 813 | 508.0-762.0 | 610 |
| 850 | 550-800 | 34 | 22-32 | 864 | 559.0-813.0 | 610 |
| 900 | 550-850 | 36 | 22-34 | 914 | 559.0-864.0 | 610 |
| 950 | 600-900 | 38 | 24-36 | 965 | 610.0-914.0 | 610 |
| 1000 | 700-950 | 40 | 28-38 | 1016 | 711.0-965.0 | 610 |
| 1050 | 700-1000 | 42 | 28-40 | 1067 | 711.0-1016.0 | 610 |
| 1100 | 800-1050 | 44 | 32-42 | 1118 | 813.0-1067.0 | 610 |
| 1150 | 850-1100 | 46 | 34-44 | 1168 | 864.0-1118.0 | 711 |
| 1200 | 900-1150 | 48 | 36-46 | 1219 | 914.0-1168.0 | 711 |
| 1300 | 1000-1200 | 52 | 40-48 | 1321 | 1016.0-1219.0 | 711 |
| 1400 | 1100-1300 | 56 | 40-52 | 1422 | 1016.0-1321.0 | 711 |
| 1500 | 1100-1400 | 60 | 44-56 | 1524 | 1118.0-1422.0 | 711 |
کے لئے ہم سے رابطہ کریںANSI B16.9 مرتکز ریڈوسر:pipe@gneetube.com
