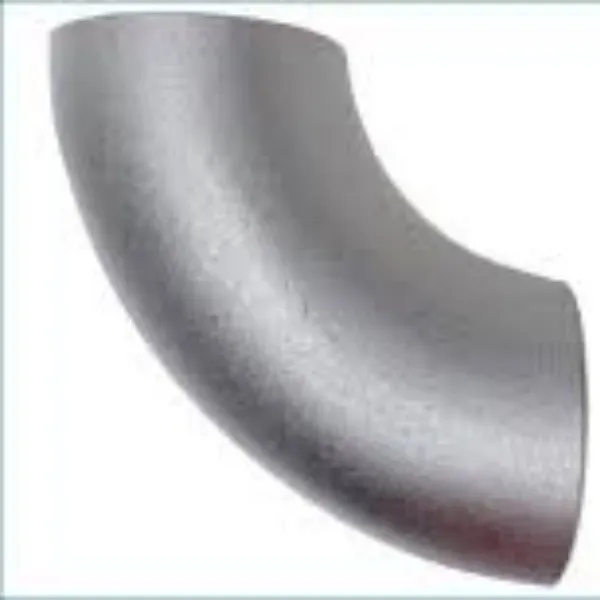

90 ڈگری اسٹیل پائپ کہنی

90 ڈگری اسٹیل پائپ کہنی

90 ڈگری اسٹیل پائپ کہنی نے سیال کی سمت کو 90 ڈگری تک تبدیل کرنے کے لیے کام کیا، اس لیے اسے عمودی کہنی بھی کہا جاتا ہے۔ یہ تمام پائپ لائن سسٹمز میں عام ڈگری ہے اور کہنیوں کی تمام مختلف ڈگریوں میں سب سے زیادہ استعمال ہوتی ہے۔ (چونکہ یہ سٹیل کی تعمیر اور ساخت کے مطابق ہونا آسان ہے۔)

لمبا رداس 90 ڈگری کہنی

LR 90 ڈگری سٹیل پائپ کہنی مختلف لمبائی کے پائپ یا نلیاں کے درمیان نصب ہیں۔ یہ 90 ڈگری پر سمت تبدیل کرنے میں مدد کرتا ہے، اور عام طور پر ہوزز کو پمپ، ڈیک ڈرین اور والو سے جوڑنے کے لیے استعمال ہوتا ہے۔

مختصر رداس 90 ڈگری کہنی

SR 90 ڈگری کہنی اوپر بیان کردہ پائپ کی کہنی جیسی ہے، لیکن قطر چھوٹا ہے۔ لہذا، اس قسم کی سٹیل کی کہنی اکثر استعمال ہوتی ہے جب جگہ کافی نہیں ہوتی ہے۔

ANSI/ASME B16۔{1}} ڈگری کہنیاسٹیل پائپ کی ایک قسم کی فٹنگ ہے جو پائپ لائن کی سمت تبدیل کرنے کے لیے استعمال ہوتی ہے۔ اسے طویل رداس (LR) اور مختصر رداس (SR) میں تقسیم کیا جاسکتا ہے۔ ہم کاربن سٹیل، سٹین لیس سٹیل اور ایلومینیم کہنی دونوں سیملیس اور ویلڈیڈ بیرون ملک منصوبوں کے لیے فراہم کرتے ہیں۔

ASME B16.9 بٹ ویلڈ کہنیصنعتوں میں 22.5، 45، 90 اور 180 کی مختلف ڈگریوں میں سب سے زیادہ استعمال ہونے والی فٹنگ ہے۔ عام طور پر بٹ ویلڈ ٹی اور ریڈوسر میں پائپ سسٹم میں سائز کو کم کرنے کا کام ہوتا ہے، جبکہ ہم پائپوں کو مختلف سائز کے ساتھ جوڑنے کے لیے خصوصی کم کرنے والی کہنی تیار کر سکتے ہیں۔

بٹ ویلڈ 90 ڈگری کہنی کا معائنہ

کاربن اسٹیل 90 ڈگری کہنی 4"SCH80 A234 WPB ASME B16.9

ڈیلیوری سے پہلے، ہم زاویہ، دیوار کی موٹائی اور کہنی کے سائز کی جانچ کریں گے تاکہ یہ یقینی بنایا جا سکے کہ پروڈکٹ اہل ہے۔

ASME B16.9 کیا ہے؟

ASME B16.9 اسٹینڈرڈ NPS 1/2 سے NPS 48 (DN 15 سے DN 1200) کے سائز میں فیکٹری سے بنی ہوئی بٹ ویلڈنگ کی فٹنگز کے لیے مجموعی طول و عرض، رواداری، درجہ بندی، جانچ اور نشانات کا احاطہ کرتا ہے۔ یہ کسی بھی قابل پیداوار دیوار کی موٹائی کی متعلقہ اشیاء کا احاطہ کرتا ہے۔ یہ معیار کم دباؤ کے سنکنرن مزاحم بٹ ویلڈنگ کی متعلقہ اشیاء کا احاطہ نہیں کرتا ہے۔ MSS SP-43، Wrought Stainless Steel Butt-welding Fittings دیکھیں۔

بٹ ویلڈنگ کی فٹنگز کا استعمال پائپنگ سسٹم میں میڈیا کی سمت یا کام کو تبدیل کرنے، برانچ آف کرنے، پائپ کا سائز کم کرنے یا معاون آلات کو منسلک کرنے کے لیے کیا جاتا ہے۔ یہ کہنی، ٹی، کیپ، ریڈوسر، سٹب اینڈ اور اویلٹ جیسی متعدد اقسام میں دستیاب ہیں، جو ASTM A403 اور ASTM A234 تفصیلات کی بنیاد پر سرد اور گرم شکل میں تیار ہوتے ہیں۔

ASME B16 کی تفصیلات۔{1}} ڈگری ایلبو فٹنگ

90 ڈگری کہنی کے طول و عرض

نوٹس:

1) ان کے علاوہ، GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 وغیرہ بھی لاگو ہوتے ہیں۔

2) 80 سے زیادہ NPS والی کہنی کو خریدار اور مینوفیکچرر کے متفقہ سائز کے مطابق بنایا جائے گا۔
