ساکٹ ویلڈ ٹی

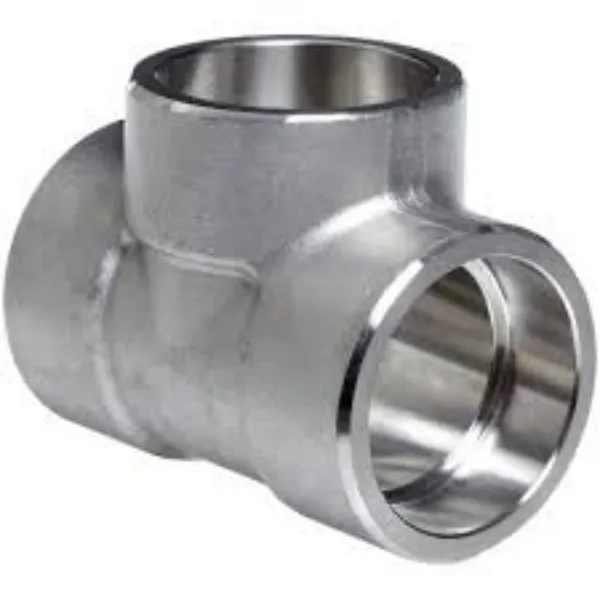

ساکٹ ویلڈ ٹی تین طریقوں سے ہائی پریشر پائپ فٹنگ ہے جو گول اسٹیل سے جعل سازی کے ذریعے بنائی جاتی ہے۔ وہ ٹی کی شکل میں ہیں اور برابر ٹی اور کم کرنے والی ٹی کے طور پر جانتے ہیں۔ یہ عام طور پر NPS 2 سے کم قطر کے پائپوں پر لاگو ہوتا ہے۔
ساکٹ ویلڈ فٹنگز ہائی پریشر فورجنگ فٹنگز کا ایک خاندان ہے جو صرف ANSI پائپ کے ساتھ استعمال ہوتا ہے اور ایک ہی سائز کی حد میں دستیاب ہے۔
اگرچہ دونوں ویلڈز کی شکلوں میں کچھ مماثلتیں ہیں، لیکن ساکٹ ویلڈ کو اب بھی فلیٹ ویلڈ سے مختلف سمجھا جاتا ہے۔
ساکٹ ویلڈ فٹنگز ASME B16.11
| شکل | سیدھی اور کم کرنے والی متعلقہ اشیاء |
| سائز کی حد | 1/8"- 4" / DN6 - DN100 |
| پریشر کی درجہ بندی | کلاس 3000LBS، 6000Lbs، 9000lbs۔ |
| کاربن اسٹیل | ASTM A105/A105N, ASTM A350 LF2, A694 F42/46/56/60/65 |
| مرکب سٹیل | ASTM A182 F11 / 12 / 22 / 5 / 9 / 91 / 92 / 22 |
| سٹینلیس سٹیل | ASTM A182 F304/304L/304H, 316/316L, 321, 310S, 317, 347, 904L |
| ڈوپلیکس سٹینلیس سٹیل | ASTM A182 F51, F53, F44 |
جستی ساکٹ ویلڈ ٹی کی نشان زد اور معائنہ
ساکٹ ویلڈ مساوی اور کم کرنے والی ٹی کا پیکیج
ASME B16.11 ساکٹ ویلڈ ٹی کے طول و عرض
| ڈی این | این پی ایس | B | C | A | G | |||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 |
3.18 |
3.18 | 3.96 | 3.43 | - | - | 11.0 | 11.0 | - | 2.41 | 3.15 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.60 | 4.01 | - | - | 11.0 | 13.5 | - | 3.02 | 3.68 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 13.5 | 15.5 | - | 3.20 | 4.01 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 15.5 | 19 | 25.5 | 3.73 | 4.78 | 7.47 |
| 20 | 3/4 | 27.3 | 4.09 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 19 | 25.5 | 28.5 | 3.91 | 5.56 | 7.82 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 22.5 | 27.0 | 32.0 | 4.55 | 6.35 | 9.09 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 27.0 | 32.0 | 35.0 | 4.85 | 6.35 | 9.70 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 | 32.0 | 38.0 | 38.0 | 5.08 | 7.14 | 10.15 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 38.0 | 41.0 | 54.0 | 5.54 | 8.74 | 11.07 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 41.0 | - | - | 7.01 | - | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 57.0 | - | - | 7.62 | - | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 66.5 | - | - | 8.56 | - | - |
1) ساکٹ بور کے ارد گرد کی موٹائی اوسط قدر سے کم نہیں ہوگی، جزوی علاقوں میں موٹائی کم سے کم ہوسکتی ہے۔ ایک
2) پائپ کے بیرونی قطر کی رواداری پر غور کرتے ہوئے، کچھ ساکٹ بور کے قطر B16.11 میں بیان کردہ سے تھوڑا بڑا ہو سکتا ہے۔
3) جب کنیکٹنگ پائپوں کے سائز اس کیٹلاگ میں بتائے گئے سائز کے مطابق نہیں ہیں، تو کنیکٹنگ پائپوں کے سائز خریداری کی تفصیلات میں فراہم کیے جائیں گے۔
4) جب فٹنگز کم ہو رہی ہوں، تو ڈھانچے کے سائز سیدھے فٹنگز کے برابر ہوں گے اور BJD کو کم کرنے والے سروں کے مطابق مشین کیا جائے گا۔
5) فٹنگز ساکٹ ویلڈ اور تھریڈڈ کے مخلوط کنکشن کے طور پر بھی تیار کی جا سکتی ہیں۔
