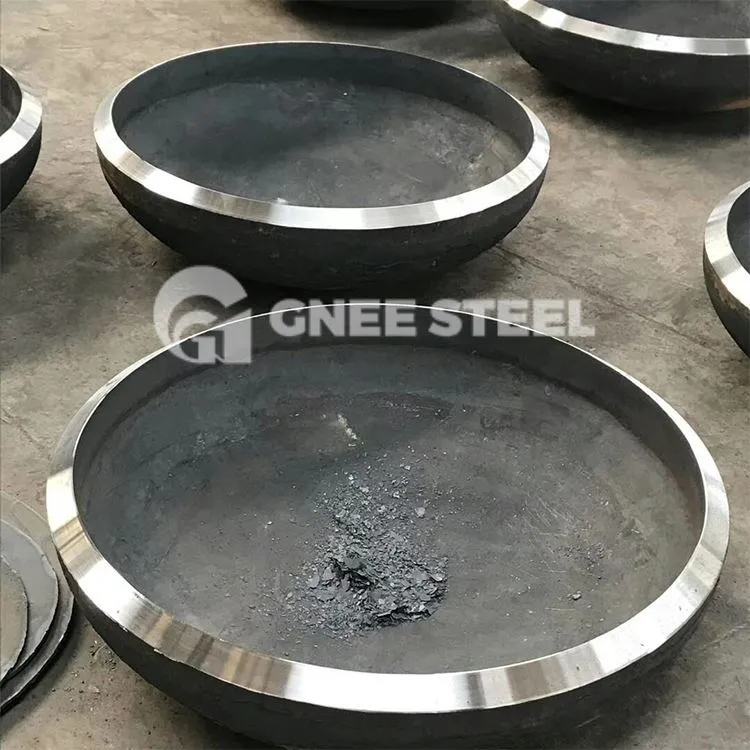

موٹی وال پائپ ٹوپی
سر سے مراد اندرونی اور بیرونی میڈیا کو الگ کرنے کے لیے کنٹینر کے سرے کو بند کرنے کے لیے استعمال کیا جاتا ہے، جسے اینڈ کیپ بھی کہا جاتا ہے۔ بیلناکار کنٹینرز کے سر عام طور پر گھومنے والے گولے ہوتے ہیں۔ سر کی سطح کی شکل کے مطابق، اسے محدب، مخروطی، چپٹی اور مشترکہ شکلوں میں تقسیم کیا جا سکتا ہے۔ محدب سروں سے مراد محدب بیرونی سطح کی شکل والے سر ہیں، جیسے کہ نصف کرہ، بیضوی، ڈش کی شکل کے اور فلینج کے بغیر کروی سر۔ کچھ گیس سلنڈر ایک محدب اندر کی طرف مشترکہ شکل کے نیچے والے سر کا استعمال کرتے ہیں، جو نہ صرف مضبوطی کو یقینی بنا سکتے ہیں بلکہ محفوظ استعمال کی ضروریات کو بھی پورا کر سکتے ہیں۔
- سائز: DN15-DN1200
دیوار کی موٹائی: SCH{{0}SCH160
شکلیں: ہیمسفریکل پائپ کیپ، اوول پائپ کیپ، اور طشتری پائپ کیپ
- اعلی درجے کے خام مال کا استعمال کرتے ہوئے تیار کردہ پائپ کیپ:
کاربن اسٹیل کے اختتامی ٹوپیاں
سٹینلیس سٹیل کے آخر کی ٹوپیاں
ASTM٪2fASME A234 WPB
ANSI B16.9 ٪2f 16.28
DIN 2617 کے مطابق پائپ کیپس
دین 28011
اینڈ کیپس 18" API 5L X46 - DIN28011
اینڈ کیپس 22" API 5L X46 - DIN28011
اینڈ کیپس 48" API 5L X46 - DIN28011
DIN 28011 کے مطابق Torispherical head
موٹی دیوار سٹیل پائپ کیپ سائز ٹیبل
| کوڈ FOSTD - FOXS | برائے نام قطر | وال Th. ایس ملی میٹر | اونچائی H ملی میٹر | نظریاتی وزن کلو | |||
| رائے شماری | ڈی ملی میٹر | ایس ٹی ڈی | ایکس ایس | ایس ٹی ڈی | ایکس ایس | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1'' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1'' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2'' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
اسٹیل پائپ کیپ
