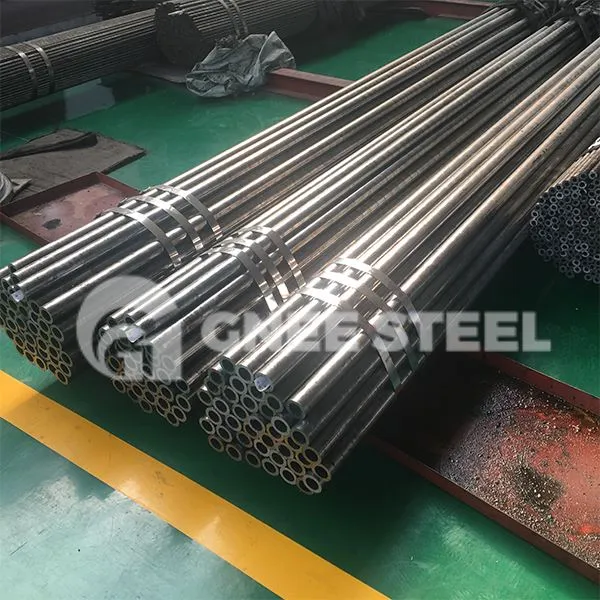

A269 ہیٹ ایکسچینجر ٹیوب



A269 ہیٹ ایکسچینج ٹیوبیں اسٹیل ٹیوبیں ہیں جو آسنیٹک سٹینلیس سٹیل سے بنی ہیں۔ رولنگ کے طریقوں میں گرم رولنگ، گرم اخراج، اور سٹینلیس سٹیل ٹیوبوں کی کولڈ ڈرائنگ (رولنگ) شامل ہیں۔ چھوٹے قطر کی A269 316L سٹینلیس سٹیل ٹیوبوں میں سیال کی اعلی مزاحمت اور صفائی کی تکلیف کی وجہ سے، وہ رکاوٹوں کا شکار ہیں۔ تاہم، یہ بڑے قطر کی A269 316L سٹینلیس سٹیل ٹیوبوں کے لیے مختلف ہے، کیونکہ ان کی سیال کی مزاحمت اتنی زیادہ نہیں ہے جتنی چھوٹے قطر کی ٹیوبوں میں ہوتی ہے، جو صارفین کے لیے استعمال کرنے اور صاف کرنے میں انہیں زیادہ آسان بناتی ہے۔ لہذا، چھوٹے قطر کے 316L سٹینلیس سٹیل کے پائپ صاف کرنے والے سیالوں کے لیے موزوں ہیں، جب کہ بڑے قطر کے A316L سٹینلیس سٹیل کے پائپ زیادہ چپچپا یا ٹربڈ سیالوں کے لیے موزوں ہیں۔

A269 316L سٹینلیس سٹیل ہیٹ ایکسچینجر ٹیوب کی تفصیلات

پروڈکٹ:	سٹینلیس سٹیل ہیٹ ایکسچینجر ٹیوب
بنانے کا عمل	ٹھنڈا ہوا، اچار والا، اینیلڈ، پالش
معیاری	ASTM A312/ A213/ A269/ A790
میٹریل گریڈ	TP304/TP304L/TP316/316L/316Ti, TP310S/310H, TP321, TP321H, ETC
قطر کے باہر	Φ 6۔{1}mm - Φ 610 mm; 1" NB سے 12" NB
موٹائی	0.6mm - 60mm; SCH10/40/80/160/XXS/STD
تصدیق	آئی ایس او 9001، ایس جی ایس
سپلائی کی قابلیت	5000 ٹن فی مہینہ

A269 316L سٹینلیس ہیٹ ایکسچینجر ٹیوب کی کیمیائی ترکیب

سٹیل گریڈ	C	سی	Mn	P	S	کروڑ	نی	مو
316L	0 سے کم یا اس کے برابر۔03	1 سے کم یا اس کے برابر۔{1}}	2 سے کم یا اس کے برابر۔{1}}	0 سے کم یا اس کے برابر۔045	0 سے کم یا اس کے برابر۔030	16.0-18.0	10.0-14.0	2.00-3.00

A269 316L SS پائپ کی مکینیکل پراپرٹیز

سٹیل گریڈ	تناؤ کی طاقت (MPa)	پیداوار کی طاقت (MPa)	لمبائی (%)	سختی (HRB)
316L	485 سے بڑا یا اس کے برابر	170 سے بڑا یا اس کے برابر	35 سے بڑا یا اس کے برابر	90 سے کم یا اس کے برابر

A269 316L SS ہیٹ ایکسچینجر ٹیوب



































ہیٹ ایکسچینجر ٹیوب کی جانچ کے طریقے

سٹینلیس سٹیل ہیٹ ایکسچینجر ٹیوبوں کے طویل مدتی آپریشن کے دوران، رساو کے حادثات میڈیم کے سنکنرن اور کٹاؤ کی وجہ سے ہوتے ہیں، نیز بافلز یا بافل پلیٹوں پر پہننے سے، جو پریشر برداشت کرنے والے آلات کے محفوظ آپریشن کو متاثر کر سکتے ہیں۔ , عارضی طور پر بند ہونے اور یونٹ کے آپریٹنگ سائیکل کو مختصر کرنے کا باعث بنتا ہے۔ مزید برآں، لیکس دیگر مقامات/آلات میں سنکنرن کا سبب بھی بن سکتے ہیں اور مصنوعات کے معیار کو متاثر کر سکتے ہیں۔ لہذا، سٹینلیس سٹیل ہیٹ ایکسچینجر ٹیوب بنڈلوں میں سنکنرن کی نگرانی اور جانچ کو مضبوط بنانا محفوظ پیداوار کو یقینی بنانے کا ایک اہم ذریعہ ہے، جس میں اندرونی روٹری انسپکشن سسٹم (IRIS) معائنہ کے طریقوں میں سے ایک ہے۔

IRIS معائنہ کے طریقہ کار کا تعارف:

انٹرنل روٹری انسپکشن سسٹم (IRIS) کا اصول الٹراسونک پلس ایکو کا پتہ لگانے کے طریقہ پر مبنی ہے۔ ایک ٹرانسڈیوسر الٹراسونک لہریں پیدا کرنے کے لیے پانی میں ایک اعلی تعدد نبض کو اکساتی ہے، جو ایک ریفلیکٹر کے ذریعے ٹیوب کے اندرونی قطر کے ساتھ پیچھے جھلکتی ہے۔

بازگشت ٹیوب کی اندرونی اور بیرونی دونوں سطحوں سے منعکس ہو سکتی ہے۔ حساب سے، ٹیوب کا اندرونی قطر، بیرونی قطر اور دیوار کی موٹائی حاصل کی جا سکتی ہے۔ ریفلیکٹر کو ٹربائن سر کے ذریعے چلایا جاتا ہے اور تیزی سے گھمایا جاتا ہے، اور ایک گردش ہیٹ ایکسچینج ٹیوبوں کے دائرے کی دیوار کی موٹائی کا پتہ لگا سکتی ہے۔ جیسے جیسے تحقیقات پیچھے ہٹتی رہتی ہیں، پوری ہیٹ ایکسچینج ٹیوب کو ماپا جا سکتا ہے، جو بدیہی گرافکس بناتا ہے۔
