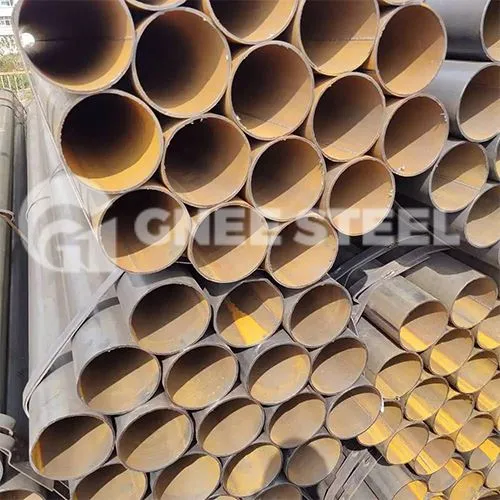

ASME SA178 ہیٹ ایکسچینج ٹیوب

SA178 ہیٹ ایکسچینجر ٹیوبیں الیکٹرک ریزسٹنس ویلڈڈ کاربن اسٹیل ٹیوبیں ہیں جو امریکی معیارات کی تعمیل کرتی ہیں۔ وہ ہیٹ ایکسچینجرز، بوائلرز اور سپر ہیٹرز میں بڑے پیمانے پر استعمال ہوتے ہیں۔ ہر SA178 ہیٹ ایکسچینجر ٹیوب کیمیکل عنصر کی جانچ، فزیکل پراپرٹی ٹیسٹنگ، نان ڈیسٹرکٹیو ٹیسٹنگ، اور تھرڈ پارٹی ٹیسٹنگ (گاہک کی درخواست پر) سے گزرتی ہے، جو ویلڈڈ پائپ کے معیار کو یقینی بناتی ہے۔ GNEE گروپ نے 16 سالوں سے SA178 ہیٹ ایکسچینجر ٹیوبیں فراہم کرنے میں مہارت حاصل کی ہے۔ اگر آپ کی کوئی ضروریات ہیں تو بلا جھجھک ہم سے رابطہ کریں۔

A178 ہیٹ ایکسچینج ٹیوب کی تفصیلات

معیاری٪3a ASTM A178٪ 2c ASME SA178

گریڈ٪3a GR. A٪2c GR.C٪2c GR. D

بیرونی قطر: 6-114ملی میٹر

دیوار کی موٹائی: 1-15ملی میٹر

لمبائی: زیادہ سے زیادہ 12000mm

A/SA 178 ہیٹ ایکسچینجر / کنڈینسر ٹیوبز کیمیکل کمپوزیشن

عنصر	A/SA 178 Gr اے	A/SA 178 Gr سی	A/SA 178 Gr ڈی
C	0.06 - 0.18	0.35 زیادہ سے زیادہ	0.27 زیادہ سے زیادہ
ملین	0.27 - 0.63	0.80 زیادہ سے زیادہ	1.00 - 1.50
P	0.035 زیادہ سے زیادہ	0.035 زیادہ سے زیادہ	0.030 زیادہ سے زیادہ
S	0.035 زیادہ سے زیادہ	0.035 زیادہ سے زیادہ	0.015 زیادہ سے زیادہ
سی	-	-	0.10 منٹ

A/SA 178 کاربن اسٹیل ہیٹ ایکسچینجر اور کنڈینسر نلیاں مکینیکل پراپرٹیز

عنصر	A/SA 178 گریڈ A	A/SA 178 گریڈ C	A/SA 178 گریڈ D
تناؤ کی طاقت KSI (MPa)	47 (325)	60 (415)	70 (485)
پیداوار کی طاقت KSI (MPa)	26 (180)	37 (255)	40 (275)
لمبا منٹ %	35	30	30

A178 کاربن اسٹیل کنڈینسر ٹیوبیں۔











































ایڈی کرنٹ ٹیسٹنگ (ECT) A178 ERW ہیٹ ایکسچینجر ٹیوبوں کے لیے:

ایڈی کرنٹ ٹیسٹنگ (ECT) ایک غیر رابطہ طریقہ ہے جو نان فیرو میگنیٹک اجزاء کا معائنہ کرنے کے لیے استعمال ہوتا ہے۔ یہ تکنیک غیر الوہ دھاتی مواد میں سنکنرن، کٹاؤ، پہننے، پٹنگ، بافل کٹ نوچز، دیوار کی موٹائی میں کمی، اور دراڑ جیسی رکاوٹوں کا پتہ لگانے اور ان کی مقدار درست کرنے کے لیے موزوں ہے۔

دو کنڈلی اپنے ارد گرد مقناطیسی میدان پیدا کرنے کے لیے برقی کرنٹ کے ساتھ پرجوش ہیں۔ یہ مقناطیسی میدان ٹیوب کے مواد میں گھس جاتا ہے، مواد میں متبادل کرنٹ (ایڈی کرنٹ) پیدا کرتا ہے۔
کوئی بھی نقص جو ایڈی کرنٹ کو تبدیل کرتا ہے وہ کنڈلی کی رکاوٹ کو بھی بدل دیتا ہے۔

کنڈلی کی رکاوٹ میں تبدیلیوں کو ماپا جاتا ہے اور ٹیوب کے اندر نقائص کا پتہ لگانے کے لیے استعمال کیا جاتا ہے۔
