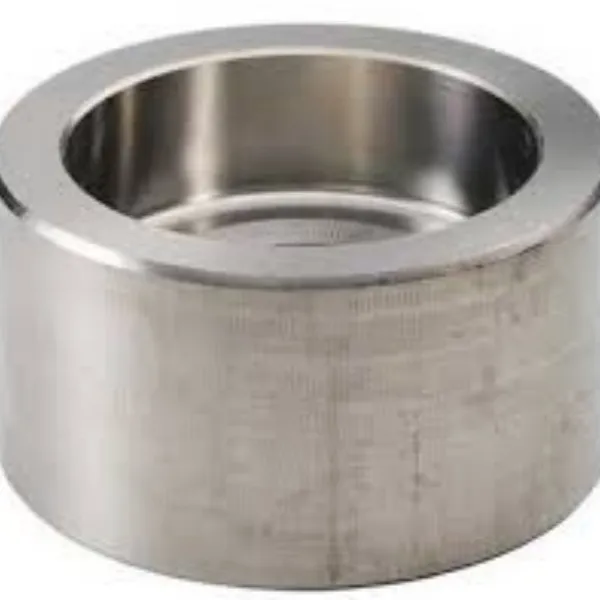

ساکٹ ویلڈ کیپ
ASME B16.11 ساکٹ ویلڈ کیپ ٹیوبوں یا پائپوں کے سروں کو بند کرنا ہے جو پائپ کو اندر ڈالتے ہیں اور ایک ساتھ ویلڈ کرتے ہیں۔ مختلف سائز، طول و عرض، وزن اور مواد ہیں. یہ بڑے پیمانے پر تعمیر، انجینئرنگ اور تانے بانے کے کام میں استعمال ہوتا ہے۔ بٹ ویلڈ کی متعلقہ اشیاء کے برعکس، ساکٹ ویلڈ کی متعلقہ اشیاء بنیادی طور پر چھوٹے پائپ قطر کے لیے عام طور پر پائپنگ کے لیے استعمال ہوتی ہیں جن کا برائے نام قطر NPS 2 یا اس سے چھوٹا ہوتا ہے۔
ساکٹ ویلڈ فٹنگز ہائی پریشر فورجنگ فٹنگز کا ایک خاندان ہے جو صرف ANSI پائپ کے ساتھ استعمال ہوتا ہے اور ایک ہی سائز کی حد میں دستیاب ہے۔
اگرچہ دونوں ویلڈز کی شکلوں میں کچھ مماثلتیں ہیں، لیکن ساکٹ ویلڈ کو اب بھی فلیٹ ویلڈ سے مختلف سمجھا جاتا ہے۔
ASME B16.11 ساکٹ ویلڈ کیپ کا سائز
| سائز کی حد | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| پریشر کی درجہ بندی | کلاس 3000/6000/9000، 3M/6M/9M، 3000LBS/6000LBS/9000LBS |
ساکٹ ویلڈ کیپ کا مواد
کاربن اسٹیل مواد کے درجات
ASTM A105/A105N, A350 LF2/LF3, A694 F42/F46/F56/F60/F65
مرکب سٹیلمواددرجات
ASTM A182 F5/F9/F11/F12/F22/F91/F92
سٹینلیس سٹیلمواددرجات
اے ایس ٹی ایم اے 182 ایف 304٪ 2f304L٪ 2f304H٪ 2c F316٪ 2f316L٪ 2c F321٪ 2c F310S٪ 2c F317٪ 2c F347٪ 2c F904L
ڈوپلیکس سٹینلیس سٹیل میٹریل گریڈز
ASTM A182 F51/F53/F44/F55
ASME B16.11 ساکٹ ویلڈ پائپ کیپ کا طول و عرض
| ڈی این | این پی ایس | B | C | J | K | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
| 6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 9.5 | 4.8 | 6.4 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.06 | 4.01 | - | - | 9.5 | 4.8 | 6.4 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.50 | 5.03 | 4.37 | - | - | 9.5 | 4.8 | 6.4 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 9.5 | 6.4 | 7.9 | 11.2 |
| 20 | 3/4 | 27.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 12.5 | 6.4 | 7.9 | 12.7 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 9.6 | 11.2 | 14.2 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 9.6 | 11.2 | 14.2 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 | 12.5 | 11.2 | 12.7 | 15.7 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 16.0 | 12.7 | 15.7 | 19 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 16.0 | 15.7 | 19.0 | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 16.0 | 19.0 | 22.4 | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 16.0 | 22.4 | 28.4 | - |
1) ساکٹ بور کے ارد گرد کی موٹائی اوسط قدر سے کم نہیں ہوگی، جزوی علاقوں میں موٹائی کم سے کم ہوسکتی ہے۔
2) پائپ کے بیرونی قطر کی رواداری پر غور کرتے ہوئے، کچھ ساکٹ بور کے قطر B16.11 میں بیان کردہ سے تھوڑا بڑا ہو سکتا ہے۔
3) جب کنیکٹنگ پائپوں کے سائز اس کیٹلاگ میں بتائے گئے سائز کے مطابق نہیں ہیں، تو کنیکٹنگ پائپوں کے سائز خریداری کی تفصیلات میں فراہم کیے جائیں گے۔
4) جب فٹنگز کم ہو رہی ہوں، تو ڈھانچے کے سائز سیدھے فٹنگز کے برابر ہوں گے اور BJD کو کم کرنے والے سروں کے مطابق مشین کیا جائے گا۔
5) متعلقہ اشیاء کو SW اور THRD کے مخلوط کنکشن کے طور پر بھی تیار کیا جا سکتا ہے۔
