سٹیل پائپ موڑ
90 ڈگری سٹیل پائپ موڑ کہنیوں سے ملتے جلتے ہیں لیکن موڑنے کا رداس 3D سے بڑا یا مساوی ہے، عام استعمال شدہ قسم 3D اور 5D موڑ ہے۔ یہ عام طور پر تیل اور گیس کی صنعتوں میں استعمال ہوتا ہے۔ ہم عام طور پر الائے سٹیل، کاربن سٹیل اور سٹینلیس سٹیل کے مواد میں سٹیل پائپ موڑ اور کہنیاں فراہم کرتے ہیں۔

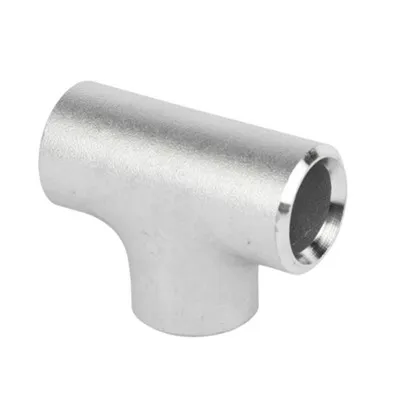

بٹ ویلڈنگ کی فٹنگز کا استعمال پائپنگ سسٹم میں میڈیا کی سمت یا کام کو تبدیل کرنے، برانچ آف کرنے، پائپ کا سائز کم کرنے یا معاون آلات کو منسلک کرنے کے لیے کیا جاتا ہے۔ یہ کہنی، ٹی، کیپ، ریڈوسر، سٹب اینڈ اور اویلٹ جیسی متعدد اقسام میں دستیاب ہیں، جو سٹینلیس سٹیل اور کاربن سٹیل کے مواد کی بنیاد پر سرد اور گرم شکل میں تیار ہوتے ہیں۔
اسٹیل پائپ موڑ اور کہنیاں
پائپ کے نظام میں سمت تبدیل کرنے کے لیے سل پائپ موڑ اور کہنیوں کا استعمال کیا جاتا ہے۔ اور پانی، ہوا، تیل، گیس وغیرہ جیسے ذرائع کی منتقلی کے لیے پائپ لائن سے جڑنا۔ لیکن مندرجہ ذیل کے طور پر ان کے درمیان کچھ اختلافات ہیں.
عمل
سیملیس سٹیل پائپ کہنیوں کو گرم دبانے یا کولڈ دبانے سے تیار کیا جاتا ہے۔ جبکہ پائپ موڑ گرم یا ٹھنڈے طریقوں میں درمیانے درجے کی فریکوئنسی موڑنے کا استعمال کیا جاتا ہے۔ کوئی بھی طریقہ گرم یا ٹھنڈا ہو، یہ مواد پر منحصر ہے۔
زاویہ
پائپ کی کہنیوں کے لیے، ان کے زاویے 45 ڈگری، 90 ڈگری اور 180 ڈگری ہوتے ہیں۔ جبکہ پائپ کے موڑ 22.5 ڈگری، 30 ڈگری، 45 ڈگری اور 90 ڈگری ہیں۔
رداس
اسٹیل پائپ کے موڑ کا رداس کہنیوں سے بڑا ہوتا ہے۔ عام طور پر کہنیوں کی دو قسمیں ہوتی ہیں جو طویل رداس (1.5D) اور مختصر رداس (1D)۔ پائپ موڑنے کے لیے، موڑنے کا رداس 3D سے بڑا یا اس کے برابر ہے۔
لاگت
یہ اسٹیل پائپ موڑنے کے لیے زیادہ اصلی مواد استعمال کرے گا جس کی وجہ سے اسٹیل کے پائپوں پر زیادہ رقم خرچ ہوگی۔ اس کے علاوہ جو زیادہ جگہ لیتے ہیں اور نقل و حمل میں مال برداری میں اضافہ کرتے ہیں۔ لہذا سٹیل پائپ موڑ قیمت ایک ہی سائز اور مواد میں کہنی سے مہنگا ہے.
معیاری
اسٹیل پائپ کہنیوں کو ASME B16.9 کے بٹ ویلڈنگ فٹنگ کے معیار میں تیار کیا جاتا ہے، لیکن پائپ کے موڑ پائپ کے معیار کے مطابق ہیں جو ASME B36.10 اور ASME B36.19 ہیں۔
ٹینجنٹ
سٹیل پائپ موڑ کی ٹینجنٹ لمبائی دونوں سروں کے لیے 300 - 1500ملی میٹر ہے، جب کہ کہنیوں میں ٹینجنٹ نہیں ہوتا ہے۔
کاربن اسٹیل پائپ بینڈ کا معائنہ اور پیکیج
سیملیس 90 اور 45 ڈگری موڑ 4D 1 1/2" SCH 80 ASTM A53B
ہم پیکنگ سے پہلے کاربن اسٹیل A53 پائپ موڑ کا معائنہ کرتے ہیں، تاکہ یہ سامان وصول کرنے کے بعد صارفین کو مطمئن کیا جا سکے۔
90 ڈگری پائپ بینڈ کی تفصیلات
| سائز کی حد | 1/2" - 48" / DN15 - 1200 |
| موٹائی کا شیڈول | SCH 10 - SCH 160, XXS |
| موڑنے کا رداس | R 3D سے بڑا یا اس کے برابر (R= 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D) |
| معیاری | ASME B36.10 / ASME B36.19 / ASME B16.49 |
| کاربن سٹیل مواد | ASTM A106B/A53B, API 5L B/X42/X46/X52/X56/X60/X65/X70, A333 GR 6 |
| کھوٹ سٹیل مواد | ASTM A335 P11 / P12 / P22 / P 5 / P9 / P91 / P92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| سٹینلیس سٹیل کا مواد | ASTM A312 TP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
سٹیل پائپ موڑ رداس ڈرائنگ اور طول و عرض
| موڑ کا رداس |
R 3OD سے بڑا یا اس کے برابر (OD پائپ کے قطر سے باہر ہے) |
| موڑ کا زاویہ | ڈیزائن دستاویزات کی تفصیلات کے مطابق. |
| ٹینجنٹ لمبائی | ڈیزائن دستاویزات میں فی معیاری یا مخصوص لمبائی، یا دونوں سیدھی لمبائی 500 ملی میٹر ہے۔ |
| قطر سے باہر |
OD 1200mm سے کم یا اس کے برابر |
| دیوار کی موٹائی | ڈیزائن دستاویزات کی تفصیلات کے مطابق. |
| بیول ایٹ اینڈز | BW fiftings کے بیول سروں کے مطابق یا ڈیزائن دستاویزات کی تفصیلات کے مطابق۔ |
KG میں 3D موڑ 90 ڈگری وزن کا چارٹ
| ڈی این | این پی ایس | Sch20 | Sch30 | ایس ٹی ڈی | Sch40 | Sch60 | ایکس ایس | Sch80 | Sch100 | Sch120 | Sch160 | XXS |
| 20 | 0.14 | 0.17 | 0.17 | 0.22 | 0.22 | 0.29 | 0.36 | |||||
| 25 | 1 | 0.29 | 0.33 | 0.33 | 0.43 | 0.43 | 0.56 | 0.72 | ||||
| 32 | 1¼ | 0.47 | 0.56 | 0.56 | 0.48 | 0.48 | 0.92 | 1.28 | ||||
| 40 | 1½ | 0.70 | 0.80 | 0.80 | 1.07 | 1.07 | 1.43 | 1.88 | ||||
| 50 | 2 | 1.18 | 1.43 | 1.43 | 1.97 | 1.97 | 2.92 | 3.53 | ||||
| 65 | 2½ | 2.64 | 2.83 | 2.83 | 3.75 | 3.75 | 4.90 | 6.70 | ||||
| 80 | 3 | 3.92 | 4.47 | 4.47 | 6.04 | 6.04 | 8.45 | 11.0 | ||||
| 90 | 3½ | 5.27 | 6.26 | 6.26 | 8.60 | 8.60 | ||||||
| 100 | 4 | 6.80 | 8.47 | 8.47 | 11.8 | 11.8 | 14.9 | 17.7 | 21.6 | |||
| 125 | 5 | 14.3 | 14.3 | 20.4 | 20.4 | 26.5 | 32.3 | 37.8 | ||||
| 150 | 6 | 22.3 | 22.3 | 33.6 | 33.6 | 42.8 | 53.4 | 62.6 | ||||
| 200 | 8 | 35.1 | 38.8 | 44.8 | 44.8 | 56.0 | 68.1 | 68.1 | 80.0 | 95.3 | 117 | 114 |
| 250 | 10 | 55.0 | 67.2 | 79.4 | 79.4 | 107 | 107 | 126 | 151 | 175 | 227 | 204 |
| 300 | 12 | 78.5 | 103 | 117 | 126 | 172 | 154 | 209 | 252 | 295 | 377 | 295 |
| 350 | 14 | 125 | 150 | 150 | 174 | 234 | 198 | 292 | 359 | 414 | 519 | |
| 400 | 16 | 164 | 196 | 196 | 260 | 337 | 260 | 429 | 517 | 604 | 770 | |
| 450 | 18 | 208 | 290 | 249 | 369 | 488 | 330 | 604 | 734 | 862 | 1089 | |
| 500 | 20 | 309 | 409 | 309 | 483 | 653 | 409 | 819 | 1005 | 1163 | 1487 | |
| 550 | 22 | 374 | 496 | 374 | 852 | 496 | 1083 | 1307 | 1526 | 1947 | ||
| 600 | 24 | 446 | 663 | 446 | 807 | 1123 | 591 | 1397 | 1731 | 2023 | 2554 | |
| 650 | 26 | 694 | 523 | 694 | ||||||||
| 700 | 28 | 806 | 1004 | 608 | 806 | |||||||
| 750 | 30 | 927 | 1154 | 699 | 927 | |||||||
| 800 | 32 | 1056 | 1315 | 796 | 1445 | 1056 | ||||||
| 850 | 34 | 1194 | 1487 | 899 | 1634 | 1194 | ||||||
| 900 | 36 | 1338 | 1667 | 1008 | 1993 | 1338 | ||||||
| 950 | 38 | 1124 | 1493 | |||||||||
| 1000 | 40 | 1246 | 1655 | |||||||||
| 1050 | 42 | 1374 | 1826 | |||||||||
| 1100 | 44 | 1509 | 2006 | |||||||||
| 1150 | 46 | 1649 | 2191 | |||||||||
| 1200 | 48 | 1797 | 2388 |
