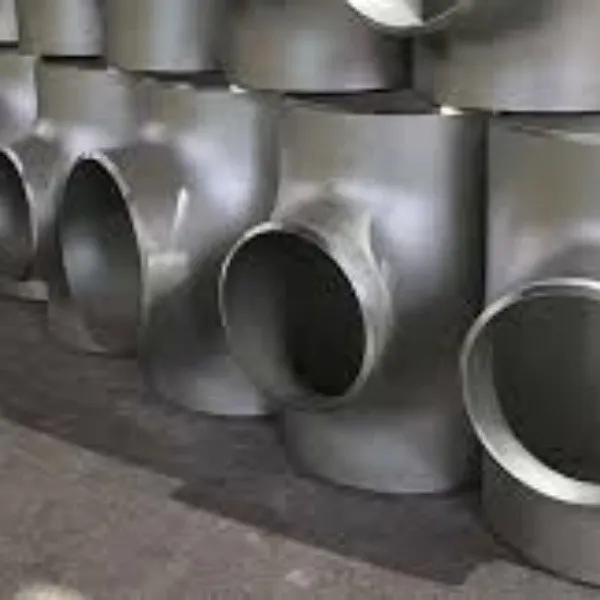

اسٹیل پائپ ٹی
ASME B16.9 سٹیل پائپ ٹیٹی کے سائز کا ہے یا Y کی شکل کا ہے جس میں تین آؤٹ لیٹس ایک ہی یا مختلف سائز میں ہیں اور اسے مساوی ٹی اور ریڈوسنگ ٹی کا نام دیا گیا ہے، جڑنے والے سرے ایک ہی سائز میں ہیں، یہ برابر ٹی ہے، جب کہ براچ کا سائز رن پائپ کے سائز سے چھوٹا ہے، ہم کال کرتے ہیں۔ یہ ٹی کم کرنے کے طور پر. بٹ ویلڈنگ ٹی بڑے پیمانے پر پیٹرولیم، کیمیائی صنعت، پاور پلانٹ اور دیگر صنعتی پائپ لائنوں میں استعمال ہوتی ہے۔ عام استعمال شدہ مواد کاربن سٹیل A234 WPB اور سٹینلیس سٹیل 316 ہیں۔

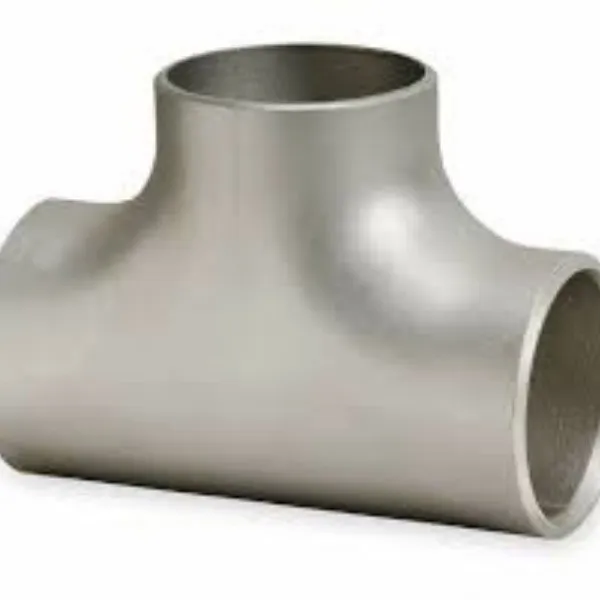

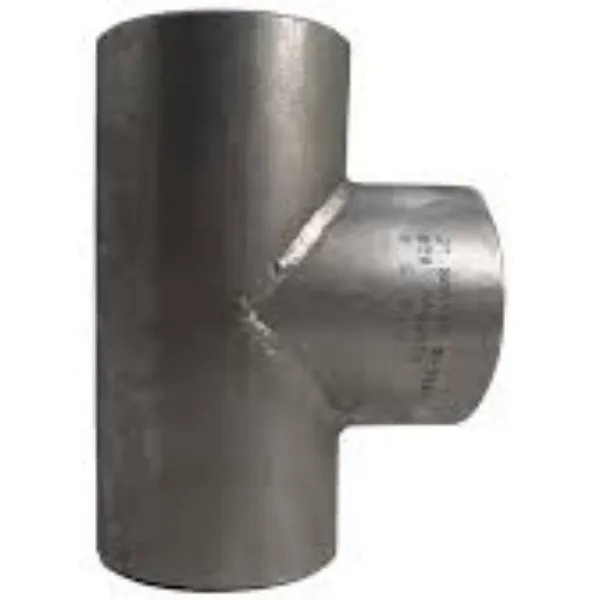

برابر ٹی کم کرنے والی ٹی
بٹ ویلڈ ٹی کا معائنہ
مصنوعات کے معیار کو یقینی بنانے کے لیے ہم دیوار کی موٹائی اور ٹی کی لمبائی کی پیمائش کریں گے۔
بٹ ویلڈ ٹی کا پیکیج
8" سے کم ٹی پروڈکٹس کو لکڑی کے ڈبے کے اندر صاف ستھرا ترتیب دیا جائے گا، 8" سے بڑی پلاسٹک کی پیکیجنگ ہوگی اور پھر لکڑی کی بنیاد پر رکھی جائے گی۔
ASME B16.9 کیا ہے؟
ASME B16.9 معیار NPS 1 ∕ 2 سے NPS 48 (DN 15 سے DN 1200) کے سائز میں فیکٹری سے بنی ہوئی بٹ ویلڈنگ کی فٹنگز کے لیے مجموعی طول و عرض، رواداری، درجہ بندی، جانچ اور نشانات کا احاطہ کرتا ہے۔ یہ کسی بھی قابل پیداوار دیوار کی موٹائی کی متعلقہ اشیاء کا احاطہ کرتا ہے۔
بٹ ویلڈنگ کی متعلقہ اشیاء کا استعمال پائپنگ سسٹم میں میڈیا کی سمت یا کام کو تبدیل کرنے، برانچ آف کرنے، پائپ کا سائز کم کرنے یا معاون آلات کو منسلک کرنے کے لیے کیا جاتا ہے۔ یہ کہنی، ٹی، کیپ، ریڈوسر، سٹب اینڈ اور اویلٹ جیسی متعدد اقسام میں دستیاب ہیں، جو ASTM A403 اور ASTM A234 تفصیلات کی بنیاد پر سرد اور گرم شکل میں تیار ہوتے ہیں۔
ASTM A403 WP304 اور WP316 سٹینلیس سٹیل کی متعلقہ اشیاء کی تفصیلات
304 اور 316 سٹینلیس سٹیل بٹ ویلڈ فٹنگز کو ASTM A403 WP گریڈز میں ASME یا MSS معیاری طول و عرض کی بنیاد پر ڈیزائن کیا گیا ہے۔ وہ ہموار یا ویلڈیڈ قسم کے ہوسکتے ہیں۔
ASTM A403 تفصیلات سٹینلیس سٹیل پائپ کہنی، ٹی، کراس، ریڈوسر اور ٹوپی کی شکلوں کا احاطہ کرتی ہیں۔ پائپنگ سسٹم میں ان کا کام مختلف ہے اور پائپ یا متعلقہ اشیاء پر ویلڈ کرنے کے لیے بڑے پیمانے پر استعمال ہوتے ہیں۔
ASTM A234 WPB کاربن اسٹیل پائپ فٹنگ کی تفصیلات
ASTM A234 WPB کاربن اسٹیل پائپ کی متعلقہ اشیاء میں سب سے عام اور نمائندگی کرنے والا گریڈ ہے۔ ہم انہیں ASME B16.9 اور MSS-SP-43 کے معیار کے مطابق سیملیس اور ویلڈیڈ کی اقسام میں تیار کرتے ہیں۔ یہ بٹ ویلڈنگ کی متعلقہ اشیاء اعتدال پسند اور بلند درجہ حرارت پر سروس کے لیے پریشر پائپنگ اور پریشر ویسل فیبریکیشن میں استعمال کے لیے ہیں۔
ASME/ANSI B16.9 اسٹیل پائپ ٹی فٹنگز کی تفصیلات
| شکل کی قسم | برابر ٹی اور کم کرنے والی ٹی |
| سائز کی حد | 1/2" - 80" / DN15 - 2000 |
| موٹائی کا شیڈول | SCH 10 - SCH 160, XXS |
| معیاری | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, DIN2605/2621265EN,2165EN |
| کاربن اسٹیل | Q235, 20#, 35#, 45#, 20G,Q345B, 16Mn, ASTM A234 WPB/WPC, A420 WPL6 |
| API 5L گریڈز | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| مرکب سٹیل | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| سٹینلیس سٹیل | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME/ANSI B16.9 اسٹیل پائپ ٹی کے طول و عرض
| برائے نام سائز | بیول میں قطر سے باہر | سینٹر ٹو اینڈ | ||
| ڈی این | این پی ایس | OD1 × OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 457.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
نوٹس
1) مذکورہ معیارات کے علاوہ، GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 وغیرہ کے معیارات بھی لاگو ہوتے ہیں۔
2) 650 (NPS 26) سے زیادہ یا اس کے برابر DN والی سیدھی ٹیز کے لیے اور 350 (NPS 14) سے زیادہ یا اس کے برابر DN والی کم کرنے والی ٹیز کے لیے، آؤٹ لیٹ کے سائز استعمال کرنے کی سفارش کی جاتی ہے (اس کا مطلب ہے کہ دوسرے سائز لاگو کیے جا سکتے ہیں )۔
3) اوپر والے جدول میں درج اس سے بڑے سائز والے ٹیز اور کراسز کے لیے، وہ خریدار اور مینوفیکچرر کی طرف سے یا مینوفیکچرر کے سائز کے مطابق فراہم کیے جائیں گے۔
