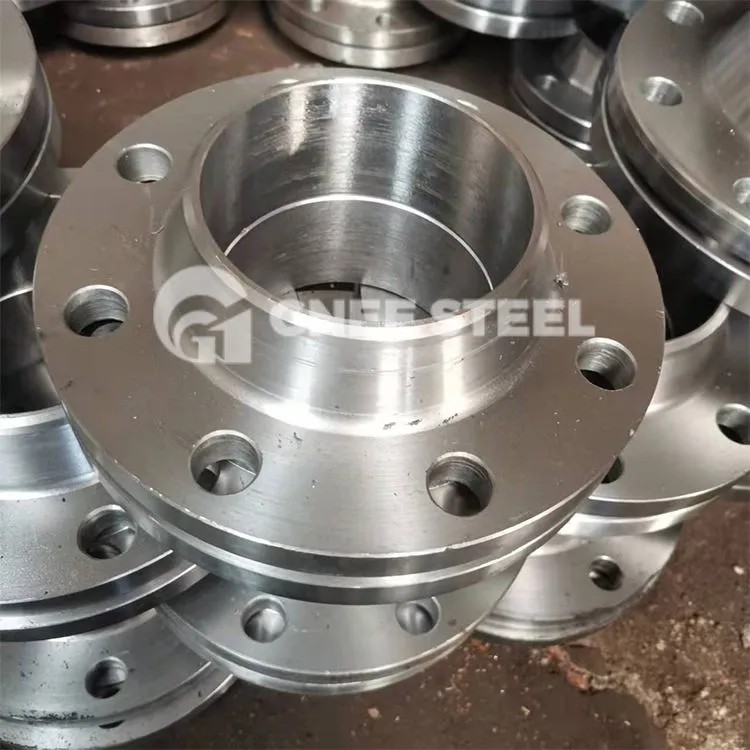

ویلڈیڈ فلانج

بٹ ویلڈنگ فلینج کو درست کرنا آسان نہیں ہے، اس میں اچھی سگ ماہی ہے، اور بڑے پیمانے پر استعمال کیا جاتا ہے۔ اس میں اسی طرح کی سختی اور لچک کی ضروریات ہیں اور ایک مناسب بٹ ویلڈنگ پتلا کرنے والی منتقلی ہے۔ ویلڈنگ کی بندرگاہ اور مشترکہ سطح کے درمیان فاصلہ بڑا ہے، اور مشترکہ سطح ویلڈنگ کے درجہ حرارت کی خرابی سے محفوظ ہے۔ یہ نسبتاً پیچیدہ طریقہ اختیار کرتا ہے۔ صور کی شکل کا ڈھانچہ دباؤ یا درجہ حرارت میں بڑے اتار چڑھاؤ والی پائپ لائنوں یا اعلی درجہ حرارت، زیادہ دباؤ اور کم درجہ حرارت والی پائپ لائنوں کے لیے موزوں ہے۔ یہ عام طور پر 2.5MPa سے زیادہ PN والی پائپ لائنوں اور والوز کے کنکشن کے لیے استعمال ہوتا ہے۔ یہ مہنگے، آتش گیر اور دھماکہ خیز مواد کی نقل و حمل کے لیے بھی استعمال ہوتا ہے۔ میڈیا پائپ لائن پر۔

کاربن اسٹیل ASTM A105، ASTM A350 LF1/2، ASTM A181
مرکب سٹیل ASTM A182 F5, F9, F11, F22, F91
سٹینلیس سٹیل ASTM A182 F304/L, F316/L
بیرونی قطر:1/2 انچ سے 24 انچ، 2500# تک
خصوصی بنایا:24'' سے 60''، 900# تک
دیوار کی موٹائی:شیڈول 40 سے 160 تک
دباؤ کی درجہ بندی:کلاس 150 سے کلاس 2500
چہرے کی قسم:آر ایف، آر ٹی جے

ویلڈیڈ فلانج کے فوائد
رساو کے خطرے کو کم کرنے کے لیے تھریڈڈ فلینجز کی جگہ ساکٹ ویلڈ فلینج استعمال کیے جا سکتے ہیں۔
ویلڈنگ سے پہلے بیولنگ کی ضرورت نہیں ہے۔
ویلڈنگ کا کام پائپ کے باہر ہوتا ہے اور پائپ کے اندرونی بور میں نہیں گھستا
ان ایپلی کیشنز کے لیے تجویز کیا جاتا ہے جہاں اندرونی ویلڈنگ کے کام خاص طور پر مشکل ہوتے ہیں۔ یہ ساکٹ ویلڈ کنسٹرکشن اندرونی گڑھوں کو ختم کرتا ہے جبکہ ویلڈ گرمی کی مسخ اور ویلڈ اسپٹر کی وجہ سے فلینج کے چہرے کو پہنچنے والے نقصان سے بچتا ہے۔ فلینج پر پھسلنے کے برابر اندرونی دباؤ ہے اور بہتر تھکاوٹ والی زندگی ہے۔

اسٹیل ویلڈیڈ فلینج کے نقصانات:
ساکٹ ویلڈ فلینجز کو ویلڈر کے حصے میں اعلی سطح کی مہارت کی ضرورت ہوتی ہے، اور ویلڈ کو ویلڈ کرنے کی ضرورت ہوتی ہے تاکہ پائپ اور کندھے کے درمیان توسیع کا فرق 1/16 انچ ہو۔
بھڑک اٹھنے والا فرق کریکنگ نقائص کا ایک موقع پیدا کرتا ہے، خاص طور پر سنکنرن مزاحم پائپوں جیسے کہ سٹینلیس سٹیل کے پائپوں کے لیے، جہاں پائپ اور فلینج کے درمیان دراڑیں سنکنرن کے مسائل کا سبب بن سکتی ہیں۔ اس وجہ سے، SW flanges سنکنرن یا تابکار ماحول کے لیے موزوں نہیں ہیں، کیونکہ جوائنٹ میں ٹھوس تعمیر آپریشنل اور دیکھ بھال کے مسائل کا سبب بن سکتی ہے۔ یہی وجہ ہے کہ لوگ زیادہ کثرت سے ویلڈنگ کا استعمال کرتے ہیں، کیونکہ یہ مکمل طور پر باہر سے اندر تک پائپ سے گزرتا ہے، جو ایک مضبوط اور سنکنرن مزاحم کنکشن بناتا ہے۔
