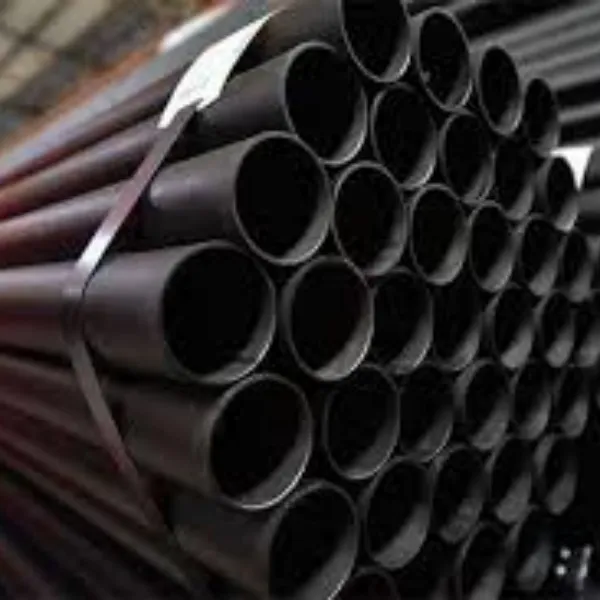

EN 10217-2 P195GH اسٹیل ویلڈیڈ پائپ
EN 10217-2 P195GH (BS EN 10217-2 P195GH) ایک HFW ویلڈڈ گول اسٹیل پائپ ہے جس کی کم از کم پیداوار کی طاقت 195 MPa ہے جس کی دیوار کی موٹائی 16 ملی میٹر سے کم یا اس کے برابر ہے اور 320 – 440 MPa ٹینسائل ہے۔ اعلی درجہ حرارت کی خصوصیات کے ساتھ دباؤ کے مقاصد کے لئے طاقت۔ اس کے علاوہ، اسے TC1 اور TC2 میں تقسیم کیا گیا ہے اس پر منحصر ہے کہ ٹیسٹ کے زمرے کا انتخاب کیا جا سکتا ہے۔
اسٹیل نمبر 1.0348 ہے۔
نوٹ: BS EN 10217-2 P195GH مکمل طور پر EN 10217-2 P195GH کے برابر ہے، سوائے درخواست کے علاقے کے۔ درج ذیل تمام تقاضے BS EN 10217-2 P195GH پر لاگو ہوتے ہیں۔
کیمیائی اجزاء
| کیمیائی ساخت | EN ٪7b٪7b0٪7d٪7d P195GH |
| C | 0.13% زیادہ سے زیادہ |
| سی | 0.35% زیادہ سے زیادہ |
| Mn | 0.70% زیادہ سے زیادہ |
| P | 0.025% زیادہ سے زیادہ |
| S | 0.020% زیادہ سے زیادہ |
| کروڑ | 0.30% زیادہ سے زیادہ |
| مو | 0.08% زیادہ سے زیادہ |
| نی | 0.30% زیادہ سے زیادہ |
| آل ٹوٹ | 0.020 % منٹ |
| کیو | 0.30% زیادہ سے زیادہ |
| نبی | 0.01% زیادہ سے زیادہ |
| تی | 0.03% زیادہ سے زیادہ |
| V | 0.02% زیادہ سے زیادہ |
| Cr٪2bCu٪2bMo٪2bNi | 0.70% زیادہ سے زیادہ |
Al/N تناسب کے لیے 2 سے زیادہ یا اس کے برابر، اگر نائٹروجن کو نائوبیم، ٹائٹینیم، یا وینیڈیم کے ذریعے طے کیا جاتا ہے، جس کی تفصیلات بتائی جائیں گی، اس ضرورت کا اطلاق نہیں ہوتا سوائے اس کے کہ ٹائٹینیم استعمال کرتے وقت، سٹیل پروڈیوسر اس بات کی تصدیق کرے گا کہ +Ti/2) اس سے بڑا یا اس کے برابر 0.020%;
مکینیکل پراپرٹیز
| سٹیل گریڈ | کمرے کے درجہ حرارت پر تناؤ کی خصوصیات | اثرات کی خصوصیات | |||||
| اوپری پیداوار کی طاقت یا ثبوت کی طاقت Rایچیا آرp0.2 |
تناؤ کی طاقت Rm |
لمبا ہونا A |
کم از کم اوسط جذب شدہ توانائی KV2 درجہ حرارت پر |
||||
| l | t | ||||||
| l | t | 0 ڈگری | -10 ڈگری | 0 ڈگری | |||
| پی195جی ایچ | 195 ایم پی اے منٹ | 320 - 440 ایم پی اے | 27% منٹ | 25% منٹ | 40 J | 28 J | 27 J |
l=طول بلد، t= ٹرانسورس؛
جیسے جیسے درجہ حرارت بڑھتا ہے، EN 10217-2 کی طاقت کم ہوتی جاتی ہے، اور پائپنگ کی حفاظت کے لیے اس تبدیلی کو سمجھنا ضروری ہے جو اکثر زیادہ درجہ حرارت اور ہائی پریشر والے ماحول میں استعمال ہوتی ہے۔ P195GH میں تبدیلی ذیل میں دکھائی گئی ہے۔
| سٹیل گریڈ | ثبوت کی طاقت Rp0.2 ایم پی اے، منٹ ڈگری کے درجہ حرارت پر |
||||||
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| پی195جی ایچ | 175 | 165 | 150 | 130 | 113 | 102 | 94 |
تیاری کا عمل
ur 10217-2 P195GH HFW (ہائی فریکونسی ویلڈنگ) کے عمل کو استعمال کرتے ہوئے تیار کیا گیا ہے۔ EN 10217-2 کا تقاضا ہے کہ اسے 100 kHz یا اس سے زیادہ کرنٹ کا استعمال کرتے ہوئے بنایا جائے۔
ویلڈ ایریا دراڑوں اور فیوژن کی کمی سے پاک ہونا چاہیے۔ HFW ٹیوبوں کے ویلڈ سیون کی مرمت کی اجازت نہیں ہے۔
خام مال، مولڈنگ اور ترسیل کے حالات پر منحصر ہے، مینوفیکچرنگ کے کئی راستے ہیں، جن کی EN 10217-2 میں وضاحت نہیں کی گئی ہے۔
| روٹ N ڈگری (حصہ 1 کے مطابق) | مینوفیکچرنگ کے راستے | قابل قبول ترسیل کی حالتa | |
| ابتدائی مواد | تشکیل آپریشن | ||
| 1c | جیسا کہ (گرم) رولڈ پٹی۔ | سرد تشکیل اور ویلڈیڈ | این پی |
| 1d | این آر | ||
| 2b | نارملائزڈ رولڈ پٹی۔ | این ڈبلیو | |
| 2c | این پی | ||
| 2d | این آر | ||
a: NP=ٹیوب فل باڈی نارملائز NW=نارملائزڈ ویلڈ زون؛ NR=نارملائزڈ رولڈ یا ہاٹ (اسٹریچ) کو نارملائزنگ درجہ حرارت کی حد میں کم کیا گیا۔
طول و عرض
EN 10217-2 195GH اسٹیل پائپ کے طول و عرض میں عام طور پر درج ذیل حدود شامل ہیں:
بیرونی قطر: 10.2 ملی میٹر - 610 ملی میٹر؛
دیوار کی موٹائی: 1.4 ملی میٹر - 16 ملی میٹر؛
اور معیاری میں فراہم کردہ ترجیحی موٹائیوں کی تین سیریز ہیں۔
سیریز 1=قطر جس کے لیے پائپنگ سسٹم کی تعمیر کے لیے درکار تمام لوازمات معیاری ہیں؛
سیریز 2=قطر جس کے لیے تمام لوازمات معیاری نہیں ہیں؛
خصوصی ایپلی کیشنز کے لیے سیریز 3=قطر جس کے لیے بہت کم معیاری لوازمات موجود ہیں۔
اگر آپ جہتی رواداری کو جاننا چاہتے ہیں یا اسٹیل ٹیوبوں کو سیل کرنے کے تقاضے جاننا چاہتے ہیں تو آپ اسے دیکھنے کے لیے EN 10217-2 تفصیلات پر کلک کر سکتے ہیں۔
ظاہری شکل کی ضرورت
اسٹیل پائپ کی اندرونی اور بیرونی سطح کی تکمیل مینوفیکچرنگ کے عمل کی مخصوص ہوگی، اور گرمی کا علاج استعمال کیا جائے گا۔
عام طور پر ختم اور سطح کی حالت ایسی ہونی چاہیے کہ کسی بھی سطح کی خامیوں کی نشاندہی کی جا سکے جس کے لیے ڈریسنگ کی ضرورت ہوتی ہے۔
سطح کی کوئی بھی خامی، جو دیوار کی موٹائی کے 5% سے زیادہ گہرائی میں دکھائی دیتی ہے Tor3 ملی میٹر، جو بھی چھوٹی ہو، پہنی جائے گی۔
EN 10217-2 P195GH مساوی
| بی ایس | دین | آئی ایس او | اے ایس ٹی ایم |
| بی ایس این ٪ 7 بی ٪ 7 بی 0 ٪ 7 ڈی ٪ 7 ڈی پی 195 جی ایچ | DIN EN ٪7b٪7b0٪7d٪7d P195GH | ISO ٪7b٪7b0٪7d٪7d PH23 | - |
ہم سپلائی کرتے ہیں۔
مصنوعات: EN 10217-2 P195 HFW ویلڈیڈ اسٹیل ٹیوبز؛
طول و عرض: 10.2 ملی میٹر - 610 ملی میٹر؛
دیوار کی موٹائی: 1.4 ملی میٹر - 16 ملی میٹر یا درخواست پر؛
لمبائی: 6 میٹر، 12 میٹر یا اپنی مرضی کے مطابق؛
سرے: فلیٹ اینڈ، بیولڈ اینڈ، کمپوزٹ اینڈ؛
کوٹنگ: پینٹ، جستی، ایپوکسی رال، 3LPE، 3LPP، وغیرہ؛
پیکیجنگ: بنڈل، پائپ اینڈ پروٹیکٹر، سلنگ، ترپال؛
سپورٹ: FOB، CIF، OEM اور اسی طرح؛
